積分球夾具的設計
發布時間： 2015-06-01 瀏覽次數: 作者：邁昂科技
在之前我們有了解我們經常會忽略了積分球內壁上材料、積分球內部遮擋物及積分球球體設計所造成的影響。而實際使用的積分球之所以具有誤差和夾具的設計有著很重要的關系，實際上積分球內部的主支柱是夾具的設計。
積分球支柱上面既要承載標準燈，也要承載被測光源，所以在設計時需要考慮承重的要求；另外，對于大型積分球，由于測量時需要考慮燈具安裝姿態，所以還需要考慮球心支柱采用上懸或下立的安裝方式，也需要考慮輔助夾具，以滿足燈具側裝的情況。解決了燈具支撐的問題，就需要考慮燈座問題。

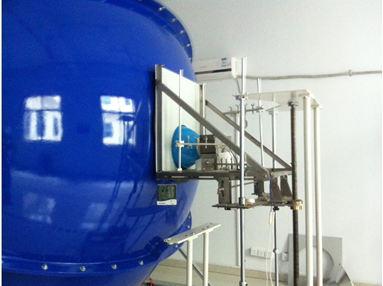

3m積分球2π測試夾具（外側）
不同的燈具，需要不同的燈座。最常見的燈座有螺口燈座和條形熒光燈管燈座；最近出現的條形LED燈管，其燈座有別于熒光燈管燈座，是需要特別考慮的一點。所有以上提及的夾具，最好都采用球內壁涂料，進行一次徹底噴涂，以減小吸光效果。另外，在滿足支撐強度的前提下，最好應使夾具的表面積最小化。對于2π測試，其夾具通常是一個難點。因?yàn)?π燈具通常體積大，重量大，難于支撐。

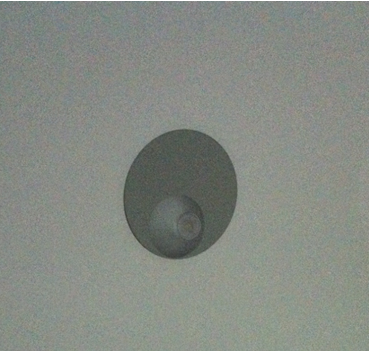

3m積分球2π測試夾具（內側）
我們通常很難使積分球得燈具可靠支撐，又能把燈具固定在2π側開口處，而且測量時不漏光。目前我們公司為積分球特別設計了一款2π燈具的測試夾具來解決這個問題，對于規則的方形燈和圓形燈，得到了很好的效果。
