【邁昂科技科普系列】鋰離子電池的串并聯特性
發布時間： 2015-07-31 瀏覽次數: 作者：邁昂科技
不同的產品對電池的要求（電壓，容量，內阻等）也不相同。在很多應用場合中，單節電池往往不能滿足要求，這樣就需要將單體電池進行串并聯，組成一個滿足需求的電池組（包）。在實際應用中，只有性能一致的電池才能做串并，不要將不同容量，不同電壓，不同內阻的電池進行串并。
1. 不論是串聯還是并聯，或者是串并聯混合，只要單體電池的數量相同，那么電池組內在的能量也是相同的。
2. N顆單體電池串聯后，總電壓變為單體電池電壓的N倍，但是總電池容量不變；
3. N顆單體電池并聯后，總電池容量變為單體電池容量的N倍，但是總電壓不變；
1. 10顆電壓為3.7V，容量2200mAh的單體電池不管是10顆串聯，還是10顆并聯，或是2串5并或者5串2并，最終電池組內在的能量都是相同的，為單體電池能量的10倍。
2. 10顆電壓為3.7V，容量2200mAh的單體電池串聯后，總電壓為37V，總容量依舊為2200mAh；
3. 10顆電壓為3.7V，容量2200mAh的單體電池并聯后，總容量為22Ah，總電壓依舊為3.7V；
像筆記本電腦，電動自行車，電動汽車，儲能系統中使用的電池都是將單體電池進行串并聯后組成的電池組（包）。

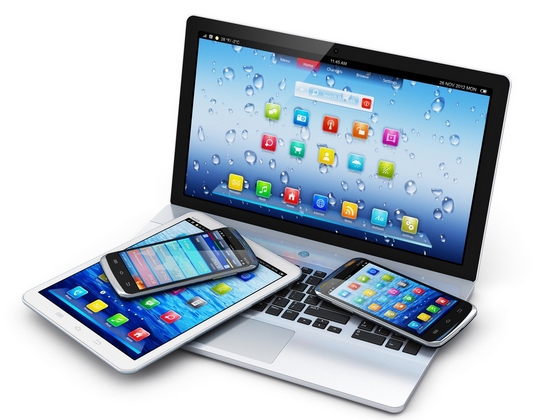

筆記本電池普遍采用18650圓柱形電池，6芯電池通常是指3串2并組成的鋰離子電池組；

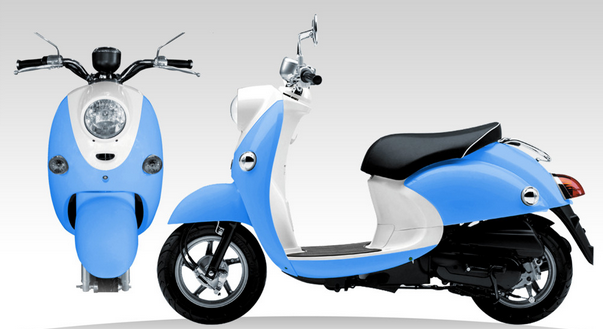

電動自行車和電動摩托車系統一般是24V、36V、48V、60V、72V系統，通常會串聯到多達20顆單體電池；

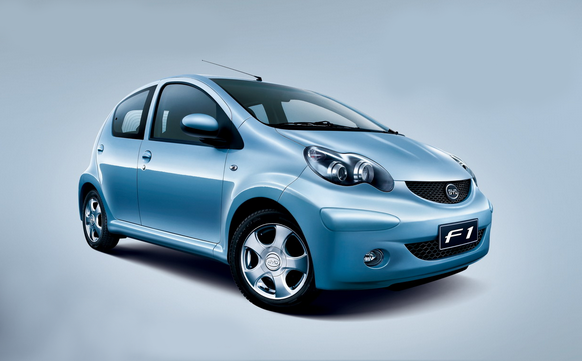

純電動汽車和混合動力（EV/PHEV）電壓更高，250~500V左右，最大可能會串聯到150顆單體電池。
