      為了能讓不同廠家的芯片和模塊都能在智能手機上兼容，智能手機內部要提供的接口種類就非常多，這給手機的研發和元器件的選擇帶來了很大的難度。

     MIPI就是為簡化接口而生的，隨著MIPI的應用越來越廣，業界對MIPI測試的需求也越來越多。MIPI測試主要有兩大塊，一塊是MIPI RFFE的觸發和解碼，一塊是MIPI的一致性測試。這一次我們重點講講MIPI RFFE接口的觸發和解碼測試解決方案。

      什么是MIPI？MIPI是2003年由ARM, Nokia, ST ,TI等公司組成的一個聯盟，目的是把手機內部的接口如攝像頭、顯示屏接口、射頻/基帶接口等標準化，從而減少手機設計的復雜程度和增加設計靈活性。

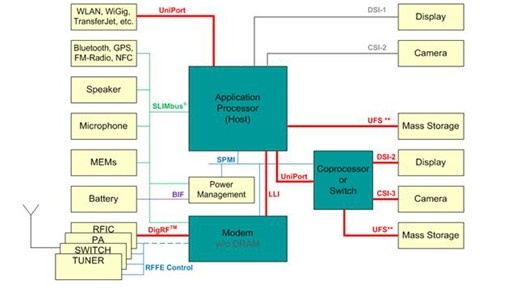

   MIPI聯盟下面有不同的工作組，分別定義了一系列的手機內部接口標準，比如攝像頭接口CSI、顯示接口DSI、射頻接口DigRF、麥克風 /喇叭接口SLIMbus等。統一接口標準的好處是手機廠商根據需要可以從市面上靈活選擇不同的芯片和模組，更改設計和功能時更加快捷方便。下圖是按照 MIPI的規劃下一代智能手機的內部架構。

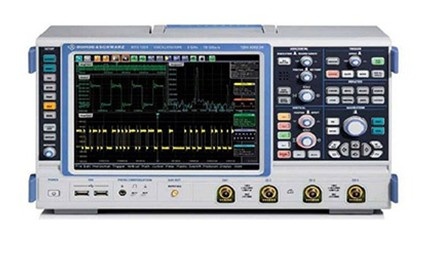

      目前智能手機普遍使用MIPI聯盟標準化的串行RFFE總線以控制RF前端。針對MIPI RFFE接口的觸發與解碼測試需求，R&S推出了基于高性能RTO示波器的測試解決方案。

      R&S RTO-K40選件使開發者可以直接針對MIPI RFFE協議進行觸發，例如針對數據內容“Extended Register Write”，或者錯誤狀態“Bus Park Error”。同時，也是市場上支持協議中所規定的自動毛刺抑制功能。

    強大的搜索功能可以使開發者靈活地觀測長時間信號，并且迅速找到感興趣的位置。從而，用戶能夠輕松的隔離出希望的狀態，快速定位設計缺陷以及被測電路中與時間相關的解碼指令。R&S RTO示波器最大允許并行的4路協議信號的解碼，各模塊之間的任何相互影響可以被迅速檢測到，示波器的模擬通道和數字通道均可以連接MIPI RFFE接口，進行測量。

      R&S RTO示波器的MIPI RFFE接口觸發和解碼解決方案一經推出便得到了廣泛的關注，目前已經成為了業界極具性價比的一套測試方案。下一篇文章，我將為大家介紹MIPI的一致性測試解決方案，敬請期待。
