      隨著新能源行業的蓬勃發展，電動汽車在生活中也越來越常見。比亞迪、寶馬、特斯拉等汽車制造商都推出了純電動汽車，而混合動力汽車則更為常見。為了方便地給這些電動汽車的電池進行充電，就需要建設充電站。一個充電站是如何構成的？下面讓我們來簡單了解一下。

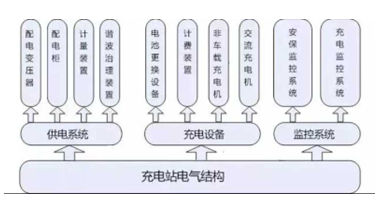

圖1 電動汽車充電站電氣結構圖

      電動汽車充電站主要由三部分構成：供電系統，充電設備和監控系統。
      供電系統主要為充電設備提供電源，主要由一次設備（開關、變壓器、線路等）和二次設備（包括檢測、保護、控制裝置等）組成，專門配備有源濾波裝置消除諧波，穩定電網。
      充電設備是整個充電站電氣系統的核心部分，一般分直流充電樁和交流充電樁。直流充電樁，即非車載充電機，實現電池快速充電功能。交流充電樁主要提供車輛慢充的功能，輸出為交流電，需連接車載充電機。

      充電監控系統由一臺或多臺工作站或服務器組成，可以包括監控工作站、數據服務器等，這些計算機通過網絡聯結。監控工作站提供充電監控人機交互界面，實現充電機的監控和數據收集、查詢等工作；數據服務器存儲整個充電系統的原始數據和統計分析數據等，提供數據服務及其他應用服務。

      下面我們重點介紹一下供電系統和充電設備（交流充電樁和直流充電樁）。
供電系統標準要求

 1、 供電電源要求
       1） 充電站應采用10（20）KV電壓等級供電；
       2） 交流充電樁應采用380V或220V電壓等級供電；
       3） 直流充電樁應采用380V電壓等級供電。

2、  電能質量要求
       1） 供電電源電壓偏差應符合，10（20）KV以及以下三相供電的電壓偏差不得超過標稱電壓的±7。220V單相供電的電壓偏差不得超過標稱電壓的+7%、-10%；
       2） 頻率偏差不得超過±0.2Hz；
       3） 公共電網諧波電壓的限值要求10（20）KV三相電壓總諧波畸變率小于5%、380V三相電壓總諧波畸變率小于4%；
       4） 保證最大負荷運行時變壓器10（20）KV側功率因數不低于0.95。

3、  電氣計量要求
       需要測量和計量能效的部分包括：變壓器高低壓側進線、充電機回路、充電樁供電回路。準確度要求應負荷GB/T 50063-2008和DL/T 5137-2008的規定。

交流充電樁原理

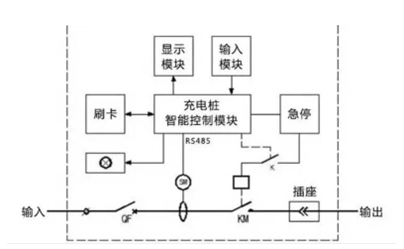

       交流充電樁電氣系統如圖2所示，主回路由輸入保護斷路器、交流智能電能表、交流控制接觸器和充電接口連接器組成；二次回路由控制繼電器、急停按鈕、運行狀態指示燈、充電樁智能控制器和人機交互設備（顯示、輸入、刷卡）組成。

圖2 交流充電樁電氣系統

直流充電樁原理

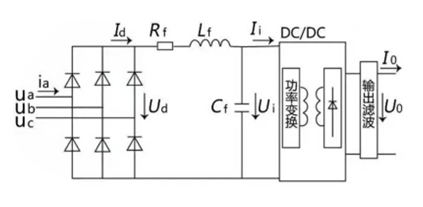

      直流充電樁電氣系統三相電網輸入交流電，經過三相橋式不可控整流電路整流變成直流電，濾波后提供給高頻DC-DC功率變換器，功率變換器經過直直變換輸出需要的直流，再次濾波后為電動汽車動力電池充電。如圖3所示。

圖3 直流充電樁電氣系統

      隨著電動汽車銷量的不斷增加，對充電站和充電樁的需求也越來越多。如何對充電站和充電樁的電氣性能做檢測也是一個很現實的問題。

     Chroma公司憑借30多年的電源測試經驗能夠提供完整的電動汽車充電站測試解決方案，主要的硬件設備包括大功率的電網模擬電源Chroma 61860，大功率的交流負載Chroma 63804和直流負載Chroma 63211，功率分析儀Chroma 66202和Chroma66204等。如果你想實現自動化的測試，就可以選擇Chroma 8000電源自動測試系統。
