    如何理解調制，比如說兩個人老王和陳叔受邀一起參加交流會，鑒于會場人多吵雜，且兩個人又沒座在一塊，這個時候老王想跟陳叔說話，故此老王舉起了手，遠遠的表示陳叔跟他打招呼，碰巧陳叔轉過頭來看到了，也舉起手揮手致意。

    這個時候雙方已經實現了信息的傳遞，接下來陳叔發現自己身邊有個空位，前后搖擺手表示老王座過來，老王看到后比了個OK的手勢表示收到。這個時候陳叔在舉起的雙手上繼續前后搖擺雙手，這就是在載波的基礎之上加載調制信號的意思，通過不同的手勢能達到傳遞不同信息的目的，與此同時假想兩支手與此同時做不同的手勢，能夠傳遞的信息量也會增加。這就是調制的魅力。

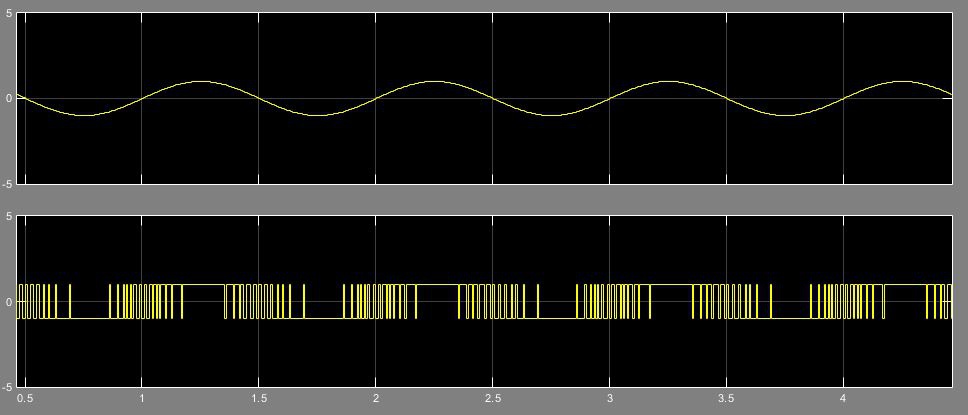

    調制經常使用正弦波作為載波，然而正弦型信號并非是唯一的載波形式。在時間上離散的脈沖串，同樣能夠作為載波，這時的調制是用基帶信號去改變脈沖的某些參數而達到的，這種調制叫作脈沖調制。脈沖調制（PulseModulaTIon）表示用脈沖信號去調制RF載波的過程。按基帶信號改變脈沖參數（幅度、寬度、時間位置）的不同，把脈沖調制分為脈幅調制（PAM）、脈寬調制（PWM，PulseWidthModulaTIon）和脈位調制（PPM）等。

    這樣的話如何快速輸出并查看脈沖調制信號呢？我們需要一臺帶脈沖調制選件的信號源及一臺頻譜分析儀。如Rigol的DSG3000B系列（需加裝DSG3000B-PUG脈沖調制、脈沖發生器、脈沖序列發生器選件），及一臺Keysight的N9030APXA。

首先在信號源上打開儀表的脈沖調制功能，能夠看到源分為內部源和外部源。打開內部調制源時由儀器內部脈沖發生器提供調制信號，可設置該調制信號的脈沖類型、脈沖周期和脈沖寬度等參數。如果選擇外部源后，脈沖類型、周期、脈寬、觸發方式和脈沖輸出菜單置灰禁用。射頻信號源接收從后面板【PULSEIN/OUT】連接器輸入的外部脈沖信號作為調制信號。

外部源信號接口通常在儀表的背部，是個BNC接口。

比方說我用內部源輸出一個頻率為420MHz，幅度0dBm，周期為10ms，脈寬為1ms的脈沖信號。脈沖周期表示周期性重復脈沖序列中，這兩個相鄰脈沖之間的時間間隔。
脈沖類型選擇為單脈沖。單脈沖就是一個脈沖周期產生單個脈沖信號。多脈沖是一個脈沖周期產生多個脈沖信號，這個時候，周期、脈寬菜單置灰禁用。

極性為正相，反相的話波形是倒著的。
把儀表的調制按鍵【MOD】打開，然后頻譜分析儀上需要做一些設置，首先把掃寬設成零掃寬。

最后將中心頻率改為420MHz，通過PeakSearch查看調制后的幅度值。
射頻源的觸發方式可選擇“自動”、“外部觸發”、“外部門控”、“按鍵觸發”或“總線觸發”。
默認為自動觸發，射頻信號源在任何時刻均滿足觸發條件。

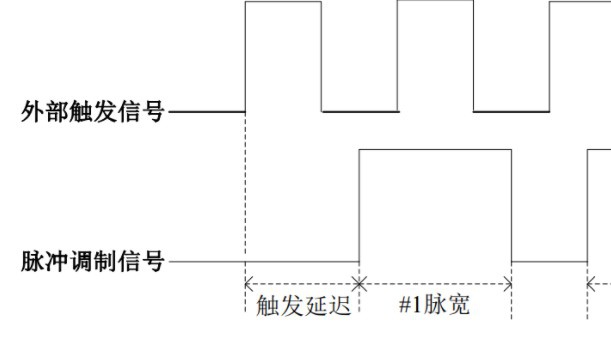

外部觸發時，射頻信號源接收從后面板【TRIGGERIN】連接器輸入的外部觸發信號。每次接收到一個具有指定極性的TTL脈沖時，就啟動一次脈沖調制。欲指定TTL脈沖的極性，按【觸發沿】按鍵，選擇“上升沿”或“下降沿”，默認為“上升沿”。

外部門控模式下，射頻信號源接收從后面板【TRIGGERIN】連接器輸入的外部門控信號。每次接收到一個指定極性的門控信號，則在其有效電平內啟動一次脈沖調制。欲指定外部門控信號的極性，就更改“正相”或“反相”設定，默認為“正相”。
