直流充電樁電壓技術要求說明
發布時間： 2021-09-16 瀏覽次數: 作者：邁昂科技
直流充電樁的功率按照供應商不同，型號不同充電功率上也會有所不同，直流樁是往里面加入模塊（交流樁是沒有模塊的），同時接入的是380V三相電壓，比較常見的是15KW模塊，所以功率一般為15KW，30KW，45KW，60KW，90KW，120KW，180KW，240KW，360KW等。
而事實上每個汽車廠商和每款車型的最大允許充電功率上也存在較大差異，當電樁充電能力大于充電需求時，充電速度的決定權在于車載電池包的技術性能（容量/倍率/電電壓/電流等）；反之則由電樁本身充電能力決定。
目前市面上的充電樁分為交流充電樁（慢充，交流快充路線也有研發和應用）和直流充電（快充），交流充電樁準確來說是3.3KW，且接入的是交流電壓220V，接下來是7KW和40KW交流（請注意，40KW交流的時候一般為單槍，沒有雙槍）。

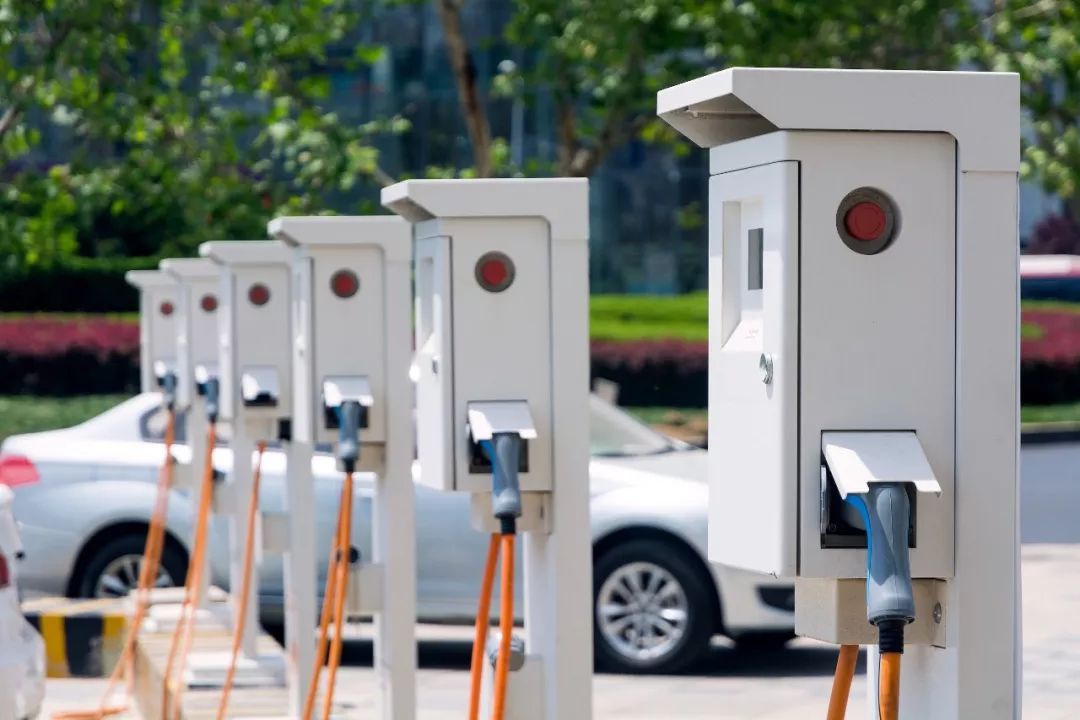

充電樁其功能類似于加油站里面的加油機，可以固定在地面或墻壁，安裝于公共建筑（公共樓宇、商場、公共停車場等）和居民小區停車場或充電站內，可以按照不同的電壓等級為各種型號的電動汽車充電。
1、充電樁（栓）電源輸入電壓：三相四線380VAC±15%，頻率50Hz±5%；
2、充電樁（栓）應滿足充電對象；
3、充電樁（栓）輸出為直流電，輸出電壓滿足充電對象的電池制式要求；
4、最大輸出電流滿足充電對象的電池制式1C的充電要求，并向下兼容；
5、充電方式分為常規和快速2種方式，常規為5小時充電方式，快速為1小時充電方式（針對不同電池類型選擇）；
6、實現智能IC管理；
7、每個充電樁（栓）自帶操作器，以供用戶進行充電方式選擇和操作指導，并顯示電動車電池狀態和用戶IC卡資費信息，實現無人管理；
8、充電樁（栓）接口應符合GB/TXXXXXXXX電動汽車傳導式充電接口（暫行）中直流充電接口的相關規定；
9、充電樁（栓）通訊接口采用CAN通訊接口，通信協議按照GB/TXXXXXXXX電動汽車電池管理系統與非車載充電機之間的通信協議（暫行）的規定執行（充電對象為鋰電池電動車）；
10、充電樁（栓）對充電過程中的非正常狀態應具備相應的報警和保護功能；
11、充電樁（栓）對電池的狀態要監控，按照電池的溫度，電壓對充電曲線，充電電流，充電壓自動調整；
12、充電樁（栓）采用強制風冷；
13、充電樁（栓）防護等級符合《GB4208-1993外殼防護等級（IP代碼）》IP54要求。
