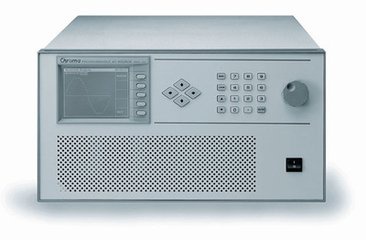

交流變頻電源采用PWM脈寬調制技術，確保小型、的運行。交流變頻電源不但如此，還采用IGBT電路設計，確保穩定可靠、節能。數字控制技術，確保可控可調、人機界面顯示及操作方便。而其多重隔離變壓器技術，更確保指標穩定性。交流變頻電源已廣泛應用于家電制造業，電機、電子制造業，IT產業，電腦設備制造業，實驗室及測試單位，航空、軍事單位，醫療設備，鐵路，石油鉆井平臺等需要不同頻率電壓及特殊要求的場所。
1.將交流變頻電源輸出變壓器之一次測25V的抽頭解開，以數字示波器測25V及0V(為AMP端），由數字示波器看是否為正弦波，如果不是正弦波，則表示功率晶體故障。
A.以電表夾C、E兩極，如短路則表示功率晶體燒毀。
B.確定那顆燒毀：以DVM轉到“歐姆“檔，以一端夾各電阻端是否0.3左右，如DVM顯示開路則表示此電阻已經故障，量測此電阻相接之晶體管CE極是否短路。如短路表示此已經壞掉，將電阻及晶體管換掉即可。
C.當晶體管確認良好時請用數字示波器再量一次AMP輸出是否為正弦波，如為正弦波則表示維修正確。
3.若以上不是，則檢查AMP-02A以數字示波器測AMP-02A的R21(1K/3Ω）下方如信號為正弦波，轉動電壓旋鈕(VOLTAGEADJ）波形跟著變動則表示AMP-02A為正確。若不正常則換AMP-02APC板。
4.若AMP-02A正常，則檢測AMP-01A，先轉動頻率變換旋鈕如顯示板上的頻率為47-63Hz、50Hz、60Hz、100Hz、200Hz、400Hz顯示皆為正確，且于CN6之波形為正弦波且MAX值為±6V左右，則表示AMP-01A為正確;若不正常則換AMP-01A板。
5.將解開25V的抽頭接上，此時先檢視面板電壓表，此時不加負載，打開電源。如電壓表有顯示即表示維修初步成功。
6.然后加上負載，看有無異常，若沒有即OK！
-
