發布時間： 2021-11-04 瀏覽次數: 作者：邁昂科技

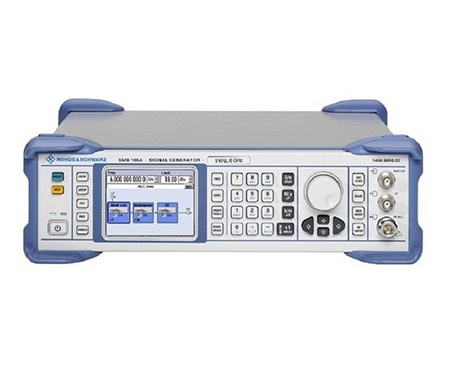

現代化的信號發生器結構非常復雜，與早期的簡易信號發生器天差地別，但總體基本結構功能單元還是類似的。信號發生器的主要部件有頻率產生單元、調制單元、緩沖放大單元、衰減輸出單元、顯示單元、控制單元。
頻率產生單元是信號發生器的基礎和核心。伴隨著PLL鎖相環頻率合成器電路的興起，高檔信號發生器紛紛采用頻率合成技術，其優點是頻率輸出穩定（頻率合成器的參考基準頻率由石英晶體產生），頻率可以步進調節，頻率顯示機構可以用數字化顯示或者直接設置。早期的高精度信號發生器為了得到較小的頻率步進，將鎖相環做得非常復雜，成本很高，體積和重量都很大。
現階段的中高端信號發生器采用了更先進的DDS頻率直接合成技術，具有頻率輸出穩定度高、頻率合成范圍寬、信號頻譜純凈度高等優點。主要是因為DDS芯片高度集成化，所以信號發生器的體積很小。
信號發生器，顧名思義，也就是產生我們所需要的信號。從電子器件的測試，到系統級的研發，從芯片的開發，到儀器的計量，信號發生器無處不在，是儀表中的重頭產品之一。
信號發生器有很多種分類方法，按照頻率覆蓋范圍可以分為低頻信號發生器、高頻信號發生器和微波信號發生器；按照輸出信號的類型分類，如射頻信號發生器、掃描信號發生器、頻率合成器、噪聲信號發生器、脈沖信號發生器等等。
現在主要是因為調制方式越來越多，可輸出數字通信中常用調制信號的矢量信號發生器也大量應用；甚至還有USB等超小型化信號源也開始加入信號發生器的大家族。
信號發生器的工作頻率范圍、頻率穩定度、頻率精度、信號頻譜純度都與頻率產生單元有關，也是信號發生器性能的重要指標。
-
