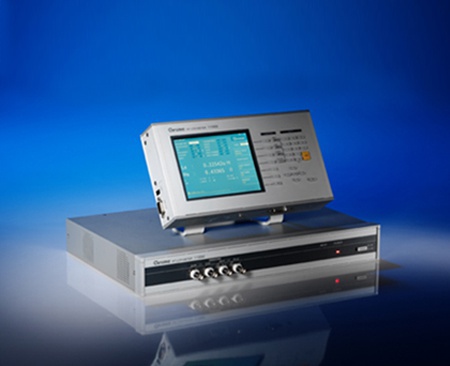

      LCR數字電橋是用來測量電感、電容、電阻參量的儀器，通常包含Z，Y，θ，Rs，Rp，X，G，B，Ls，Lp，Cs，Cp，Q，D等測量項目，為何要測量阻抗呢？今天邁昂測試就給大家科普一下LCR數字電橋：

在具有電阻、電感和電容的電路里，對電路中的電流所起的阻礙作用叫做阻抗。無論是數字電路工程師還是射頻工程師，都是在關注各類器件的阻抗，例如在音響器材中，阻抗是常常提及的重要基本參數。

    阻抗常用Z表示，是一個復數，實部稱為電阻，虛部稱為電抗，其中電容在電路中對交流電所起的阻礙作用稱為容抗，電感在電路中對交流電所起的阻礙作用稱為感抗，電容和電感在電路中對交流電引起的阻礙作用總稱為電抗。

最早的阻抗測量用的是電橋方法，如圖，隨著現代模擬和數字技術的發展，現代阻抗測量大都使用自動平衡電橋法，不僅測出阻抗，還可以直接顯示L-Q,C-D,R-D和Z-Q電感電容值基本參數等。

LCR數字電橋根據被測器件是否需要直流偏置，選配偏壓盒、偏流盒；

當需要測試帶有直流偏置的元器件時，例如二極管的導通電容，需要加偏壓測試；類似的，在需要加直流電流偏置時，可以選用偏流盒；

電感器的品質因子Q是表明器件接近純電抗的程度，品質因子越大，說明電抗的絕對值越大，實部串聯電阻越小，能量損耗小。

相對于電容器來說，表示純度的這一項通常用耗散因素(D)，D=1/Q；因此D越小，電容容抗越大，效能越好。

為了降低鐵心材料的非線形，測電感一般用大內阻100歐姆，降低測試信號電平；為了與其他家型號的測試儀進行數據對比，必須保證與其有相同的信號源內阻模式。其他阻抗為可提供的選擇，與廠家規定的內阻測試條件一致即可。

30Ω可類比于：CH107X/GR1689
100Ω可類比于：HP4284A/E4980A/Chroma3250
10Ω/CC可類比于：CH106X/WK3245
50Ω可類比于：HK3532
除此之外，10/100內阻模式：當使用者需要用100kHz測量1uF~10uF的CBB的損耗時，可以使用這種內阻模式，可以提高測量結果特別是損耗因子的穩定性。

4、為什么說LCR電橋很難測高Q和低D器件，比如說MLCC片式多層陶瓷電容器？
LCR電橋Q值和D值測量是依據如下圖原理公式計算得來：
假定Q=10，0則ESR為1/100的XL。由此可見，ESR在Z=ESR+j*X中L占的分量比較小，所以儀器或測量環境引起ESR微弱的變化都會被放大100倍，反應出的現象就是：Q值穩定性不好或測量數據跳動較大。同樣的道理也適用于電容D的測量。

使用者能做的就是盡量選擇好一點的測試夾具改善效果，原則：能用0m的不要用1m的，能用4端測量不要用2端測量。
