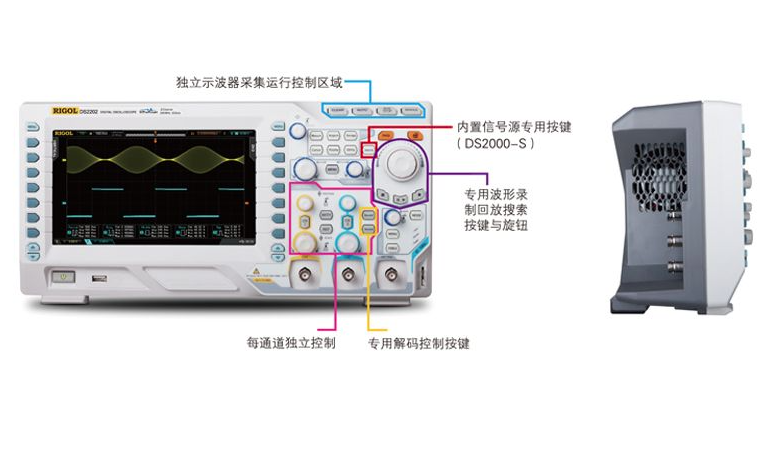

        在我們平時使用數字示波器的時候，有時候會需要進行高分辨率測量，這個時候就可以把數字示波器看作一個整體系統，充分利用這套系統來改善測量結果，而不僅只是將數字示波器當成簡單的模數轉換器。

     我們在進行高分辨率測量的時候，必須考慮到整條信號路徑，從探頭尖端，到數字示波器的模擬前端、再到采樣和數字信號處理，都要考慮到，那么怎樣利用工具，將數字示波器的測量分辨率成功的提高到11位以上，來滿足我們進行高分辨率測量的使用需求呢？今天邁昂測試就給大家介紹一下：

    通過工具來將數字示波器的測量分辨率提高總共可以分為3個步驟來進行，分別是：探測、濾波、采樣。

     最開始要進行的就是探測環節，在進行探測環節的時候，探頭的選擇和探頭的設置至關重要，在設置探頭的時候要最大限度的降低衰減，使信噪比達到最大；還可以使用短線，最大限度的降低噪聲耦合；同時還可以使用內置探頭濾波器降低噪聲。

     上面這一步完成之后，就需要利用DC信號去測量小AC信號了，如果說接近地電平的小信號測量起來極具挑戰性的話，那么測量位于大DC分量上的低壓AC信號的難度則要大得多。

    在電源上進行紋波測量是這種應用的常見實例。處理DC偏置可能會涉及探頭設置以及數字示波器前端設置。探測環節最后一步就是限制輸入信號的動態范圍，為測量信號在接地周圍部分的細節，可以放大波形，信號更高的部分會偏移出屏幕。

    但必須注意，過度驅動探頭或數字示波器輸入放大器可能會導致失真，所以要特別小心。到這里，探測環節就已經完成了。

     接下來就是濾波環節，濾波環節的操作步驟相對少一些，只有一個步驟，那便是使用硬件帶寬限制和采樣率降低噪聲。在大部分情況下，在高分辨率測量中，噪聲的影響要高于ADC分辨率。

    所以大部分的數字示波器和某些高級探頭都有一條電路，用來限制著測量系統的帶寬。并且在大部分情況下，在高分辨率測量中，噪聲的影響要高于ADC分辨率。

        最后的是采樣環節，首先來看一下數字示波器的采集模式，在測量低壓信號時，有兩種采集模式非常重要，具體的視波形的可重復性而定，因為它們可以用來改善測量分辨率：平均模式和HiRes模式。

      我們先來分析一下平均模式，平均模式是數字示波器采集系統中基本降噪信號處理技術之一。

     它依賴多次觸發采集重復的信號，通過使用來自兩次或兩次以上采集的數據，這種模式逐點平均采集中對應的數據點，形成輸出波形，接下來是HiRes采集模式，HiRes模式是邁昂的采集流程，它計算并顯示每個采樣間隔中所有順序樣點值的平均值。

     在HiRes模式下，通過獲得進一步水平采樣信息，可以提供更高的垂直分辨率，降低帶寬和噪聲，HiRes處理在定制硬件中完成，以最大限度地提高速度，通過上面的幾個步驟，可以利用工具將數字示波器的測量分辨率準確完美的提高到11位以上，滿足您的高分辨率測量需求。
