成像亮度計原理是什么
發布時間： 2022-02-23 瀏覽次數: 作者：邁昂科技

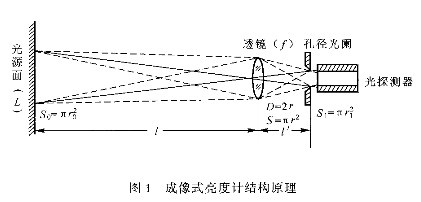

成像式亮度計工作原理如下圖1所示。
利用光度學和幾何光學的原理可以推出:
L—發光面上的亮度;
t—光學系統的透射比(透過率);
f一透鏡焦距;
l—透鏡與發光面的距離(稱為測量距離);
fm—系統相對孔徑數，fm=flD，其中D為孔徑直徑。
當系統的設計能使f/l到可忽略不計時(在某誤差范圍內)，(1-f/l)2近似等于公式(1)可以化為:
公式(2)為設計成像式亮度計的基本公式。
（1）測量參數：亮度、亮度分布；
（2）測量范圍
（3）亮度精度：一級；
（4）積分時間：100ms-60s；
（5）測試距離：150mm-∞（150mm時可測量對象尺寸：約20mm×14mm）；
（6）線性：≤0.2%
（7）空間均勻度：±2%
（8）16位A/D，多檔量程自動切換；
（9）采用多重曝光技術，可實現對亮度差異很大的測量對象進行準確測量；
（10）USB通訊接口及軟件；
（11）供電：交流220V，50Hz/60Hz，或直流12V。
成像亮度計適用于路面亮度、景觀照明、儀表盤亮度、顯示屏亮度、光源和發光器件、電影電視、交通信號標志、建筑、大氣光度等領域亮度的測試。
