- 名稱：Chroma 6314A致茂電子可編程直流電子負載
- 型號：6314A
- 品牌：致茂電子
- 描述：Chroma 6314A致茂電子負載Chroma 6314A四通道電子負載模塊：
聯負載模組可提高負載功率以滿足使用者在高功率...
服務熱線：0755-86185757
Chroma 6314A臺灣致茂電子可編程直流電子負載的產品描述：
Chroma 6314A可模擬各種動態負載狀態，使用者透過編輯負載電壓、負載電流、負載的上升/下降率、電流準位、持續時間等參數來編輯負載波形，測試參數及狀態的儲存功能多達100組，系統可根據自動測試需求，從儀器內的儲存單元EEPROM中呼叫出來使用。
可根據測試參數設定規格高/低限制：80V/20A/100W x 2
電壓操作范圍 : 0 ~ 600V
與6310具備高度兼容性
同一機框可達8通道,適合多輸出開關式電源供應器測試
高達1200W的負載模塊可滿足大電流、大功率應用需求
可同步執行多組電子負載模塊的應用
定電流、定電阻、定電壓及定功率操作模式
動態負載操作頻率可達20kHz
高速負載電流變化率,負載上升/下降變化率 0.32mA/μs ~ 10A/μs

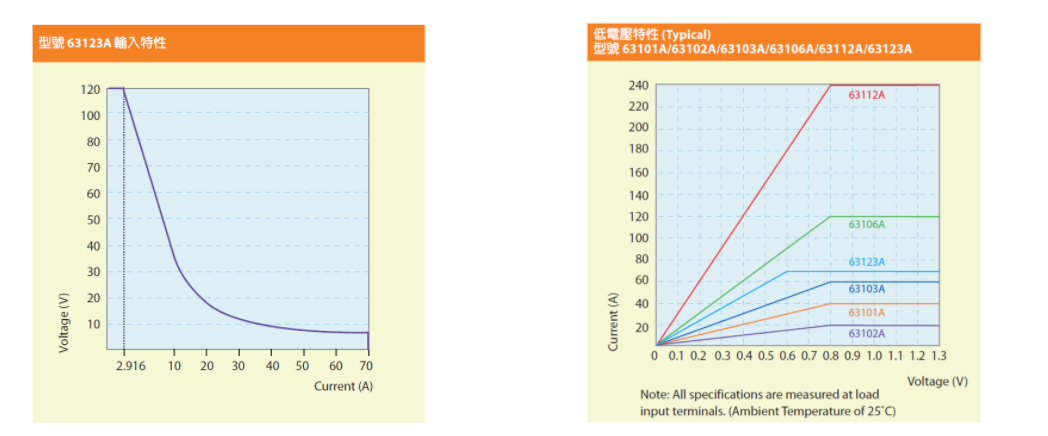

低輸入阻抗,低電壓時亦具有大電流帶載能力
可仿真電源負載瞬時反應并實時量測輸出
Chroma 6314A四通道電子負載模塊的產品特點：
-
獨特的LED模式，可供LED driver測試
-
可編程的LED操作點阻抗(Rd)
-
可編程的內部阻抗(Rr)，可應用于模擬LED的漣波電流
-
快速響應，可供PWM調光測試
-
一機框zui多可達8個通道
-
二段式16位高精密電壓/電流量測線路
-
保護功能：過電壓、過電流、過功率、過溫度保護
-
Chroma 6314A致茂電子負載致茂6310A series電子負載中的63110A*新創了一個新的操作模式—LED模式，來模擬LED。使用者僅需透過設定LED driver的輸出電壓、電流，即可模擬LED的拉載特性。還可設定LED的操作點阻抗及高頻阻抗，讓拉載電流及高頻連波與更趨近于真實LED。對于PWM調光(Dimming)測試，63110A的新設計中，亦增加了頻寬，讓使用者亦可透過電子負載完成動態調光測試。

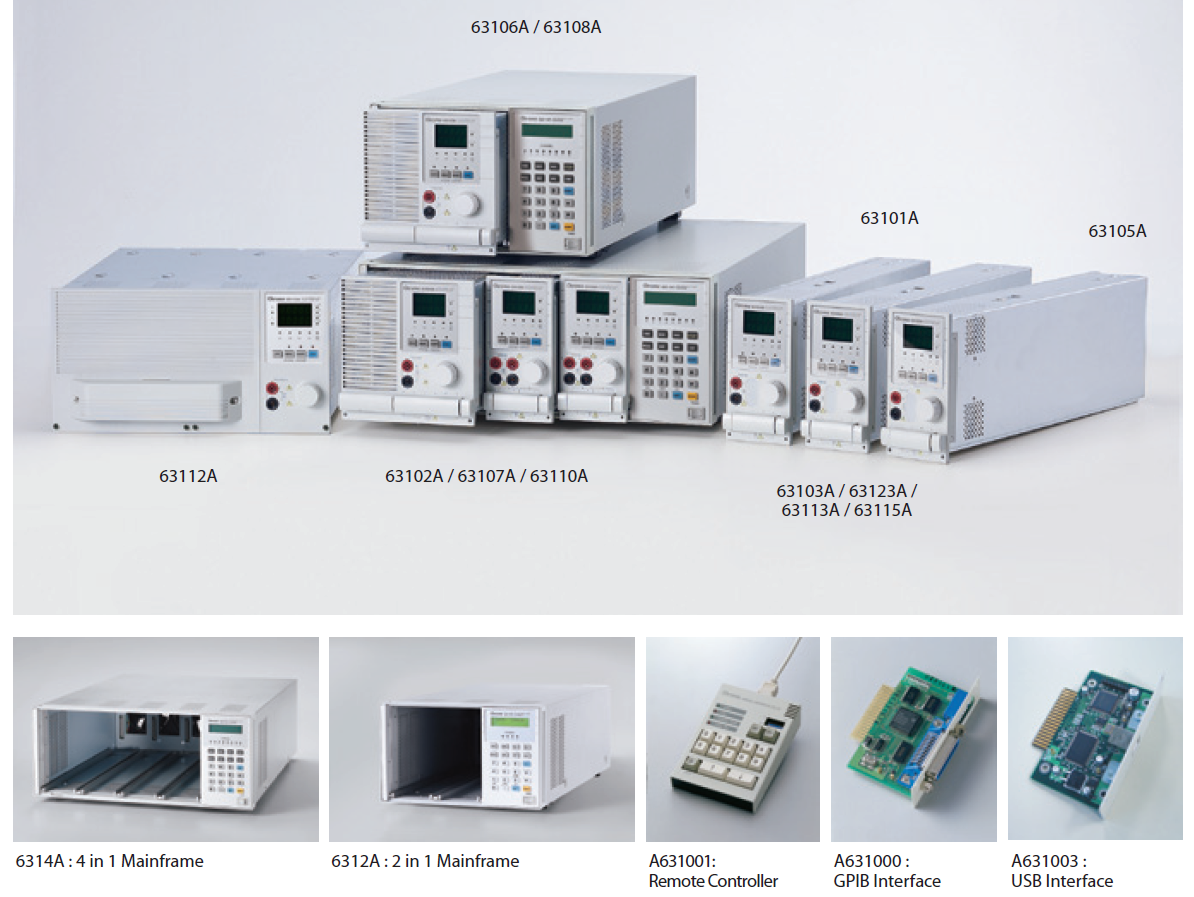

Chroma 63102A臺灣致茂可編程直流電子負載的選型指南：
型號 敘述說明
6312A 雙負載模塊機框
6314A 四個負載模塊機框
63101A 電子負載模塊 80V/40A/200W
63102A 電子負載模塊 80V/20A/100W x 2
63103A 電子負載模塊 80V/60A/300W
63105A 電子負載模塊 500V/10A/300W
63106A 電子負載模塊 80V/120A/600W
63107A 電子負載模塊 80V/5A & 40A/30W & 250W
63108A 電子負載模塊 500V/20A/600W
63112A 電子負載模塊 80V/240A/1200W
63123A 電子負載模塊 120V/70A/350W
A631000 6314A與6312A用GPIB控制適配卡
A631001 遠程遙控器
A631003 6314A與6312A用USB控制適配卡
A631005 軟件
A631006 Rack Mounting Kit for Model 6312A Mainframe
A631007 Rack Mounting Kit for Model 6314A Mainframe
A800042 測試治具盒
63110A LED 仿真負載 500V/2A/100W x 2
63113A LED 仿真負載 300V/20A/300W
63115A LED 仿真負載 600V/20A/300W (Call for availability)
