- 名稱：Venable 6300系列頻率響應分析儀
- 型號：6300系列
- 品牌：Venable
- 描述：Venable6300系列頻率響應分析儀，頻率特性分析儀，電源環路分析儀，增益相位分析儀，環路分析儀結合了模擬和...
服務熱線：0755-86185757
產品概述
主要特點
選型指南
資料下載
Venable6300系列頻率響應分析儀，頻率特性分析儀，電源環路分析儀，增益相位分析儀，環路分析儀結合了模擬和數字技術，以及先進的數字信號處理技術（DSP），以提供多樣化測試與分析功能。這一綜合性軟硬件系統具有非常精密的測試功能，具有10μHz至40MHz的頻寬和2個輸入端，并受到保護，峰值電壓不超過600V。Venable6305可以很好的替換Venable3120（已停產）, Venable6320可以替換Venable3215（已停產）。
高端客戶聯想，浪潮，H3C，OPPO，紫光展銳，廣汽研究院，中科院，電科院，臺達，清華大學，西安交通大學，浙江大學，上海交通大學等，外Intel，Samsung，AMD，Cisco，nVidia，Ti ,HP，F(xiàn)ord，Honeywell，Philips等均為Venable用戶。
Venable的基于K系數的軟件，現已稱為Stability Analysis? v5.1。該Venable6300儀器是您目前用于測量相位/增益和阻抗的完整、且易用的系統。Venable通過行業標準IEEE-488接口運行，可導入/導出至MATLABTM和Excel?，并以.jpeg文件格式保存波德/阻抗圖。導出的圖片可用于圖片展示軟件或保存為.wen格式的文件，進行離線數據處理。
Venable儀器包含了CPLD技術，用以釋放專用處理器的功率，從而執行所有數據采集和分析功能。獨立處理器處理所有通信功能。使用CPLD內部存儲器，實現處理器與模擬硬件之間的異步緩沖。
Venable 6300對兩個輸入端執行同步分析，可靠地收集所有數據。它是真正的多功能儀器，通過堅固的便攜式工具箱（僅重12磅），幫助您實現各種應用。工程師和科學家們現在可通過價格合理的緊湊系統——Venable 6300，獲取用于生產、研發實驗室、學術或現場操作的速度和技術。
除了測試系統的頻率響應外，Venable 6300系列頻率響應分析儀的控制軟件還包括了控制線路輔助設計和頻域運算功能。針對電源供應器的控制補償，提供了常用的三種線路，使用者可依照其電源供應器的控制方式，選擇適合的線路種類。

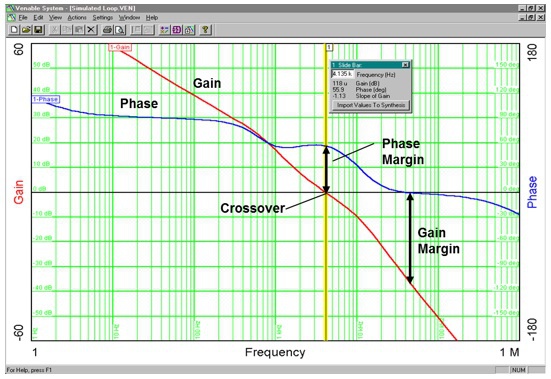

先量測系統原來的頻率響應后，設定預計的設計目標：相位邊限(PhaseMargin)及交越頻率(CrossFrequency)等，軟件即可自動運算出控制線路中適合的電阻及電容值。使用者再加以實際驗證即可。這個功能更可幫設計者節省大量時間，還能達到優化的設計結果。
Venable成為穩定性分析的開拓者已有30多年，將繼續為測試和測量客戶提供先進的儀器和分析軟件。
主要技術指標：
|
信號源
|
|
頻率范圍：
|
正弦波10μHz至5MHz（Venable6305）
|
|
正弦波10μHz至20MHz（Venable6320）
|
|
正弦波10μHz至40MHz（Venable6340）
|
|
矩形波10uHz至1MHz（矩形波）
|
|
AC振幅
|
1mV至10V
|
|
直流偏壓
|
±10V，10mV步進
|
|
模式:
|
單頻，正弦掃描和線性掃描
|
|
對數掃描
|
0.1–2000步，十進制步進，10uHz–40MHz每步
|
|
輸出振幅補償：
|
動態調整輸出，通過Venable軟件控制，保持對電路的恒定電平輸入
|
|
輸出阻抗：
|
可切換50歐姆/2歐姆
|
|
輸出配置：
|
單端浮地
|
|
機箱接地隔離：
|
600V
|
|
分析
|
|
測量頻率范圍：
|
10μHz至5MHz (Venable6305)
|
|
10μHz至20MHz (Venable6320)
|
|
10μHz至40MHz (Venable6340)
|
|
輸入方式：
|
單端浮地輸入
|
|
可選輸入阻抗：
|
50歐姆或1兆歐（默認）
|
|
測量精度：
|
± 0.03dB + 0.1dB/MHz；
|
|
± 0.4deg + 1deg/MHz
|
|
測量技術：
|
窄帶DFT
|
|
延遲時間：
|
0-100秒
|
|
積分時間：
|
20msec至100ksec
|
|
積分周期：
|
1-9999周期
|
|
輸入耦合：
|
直流，自動直流偏置去除
|
|
輸入范圍：
|
10mV至500V峰值，11個量程，具有自動量程功能
|
|
動態范圍：
|
120 dB
|
|
CMRR/IMRR：
|
120 dB
|
|
大輸入：
|
±500Vpk
|
|
大輸入耐壓值：
|
±600Vpk
|
|
超限警報：
|
LED指示器
|
|
系統
|
|
PC 接口：
|
GPIB接口，USB接口
|
|
應用程序軟件：
|
Venable Stability Analysis? v5/6 for Win10
|
|
數據分析：
|

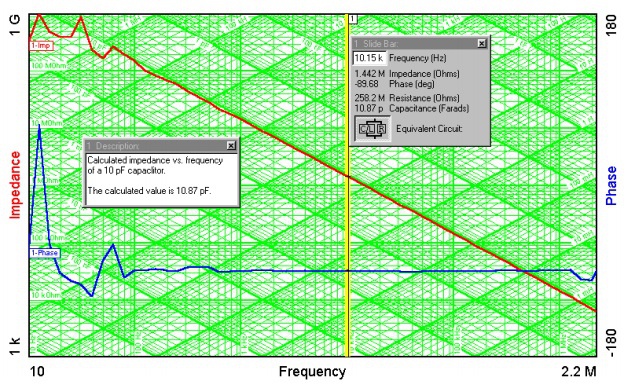

增益裕量、相位容限、阻抗；組件：R、L、C、Z
|
典型應用：
-
電源環路穩定度測試
-
PLL電路鎖相環路測試
-
液壓控制系統環路穩定測試
-
電機控制系統穩定度測試
訂貨信息：
-
6305 10uHz - 5MHz 頻率響應分析儀，雙通道
-
6320 10uHz - 20MHz 頻率響應分析儀，雙通道
-
6340 10uHz - 40MHz 頻率響應分析儀，雙通道
-

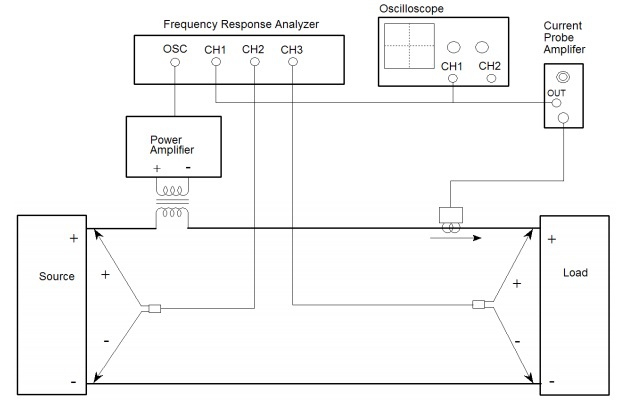

470-50 輸入輸出阻抗套件， 大電流50A
-
470-100 輸入輸出阻抗套件， 大電流100A
-
RLC RLC測量套件（含測試軟件及測試夾具）
-

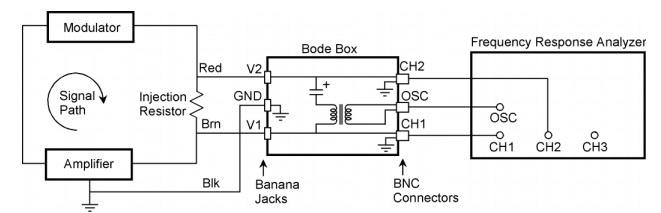

GPBODE 1KHz-10MHz 通用波特盒（可用頻率200Hz -40MHz) , 隔離電壓600Vrms , 10:1 衰減
-
LFBODE DC-1MHz低頻波特盒（可用頻率DC-2.2MHz), 隔離電壓1.4KVrms, 10:1衰減
-

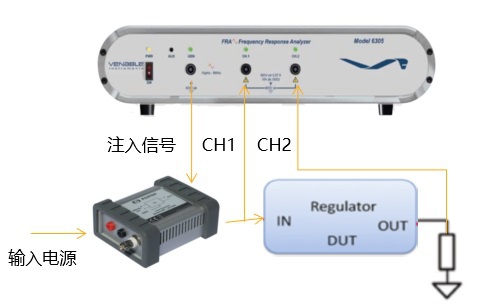

J2120A 10Hz-10MHz 線路注入器，大50Vdc輸入，大電流5A （PSRR測試用）
-
J2121A 100Hz-1MHz 高功率線路注入器，大400Vdc輸入，大電流20A （PSRR測試用）
