OLED設備在亮度和色域上的不斷提升，對測量行業提出了新的要求，柯尼卡美能達CA系列顯示色彩分析儀的高精度已成為顯示器行業的標準，我們也將用更高的價值和更卓越的技術來滿足客戶對柯尼卡美能達色彩分析儀的新要求。

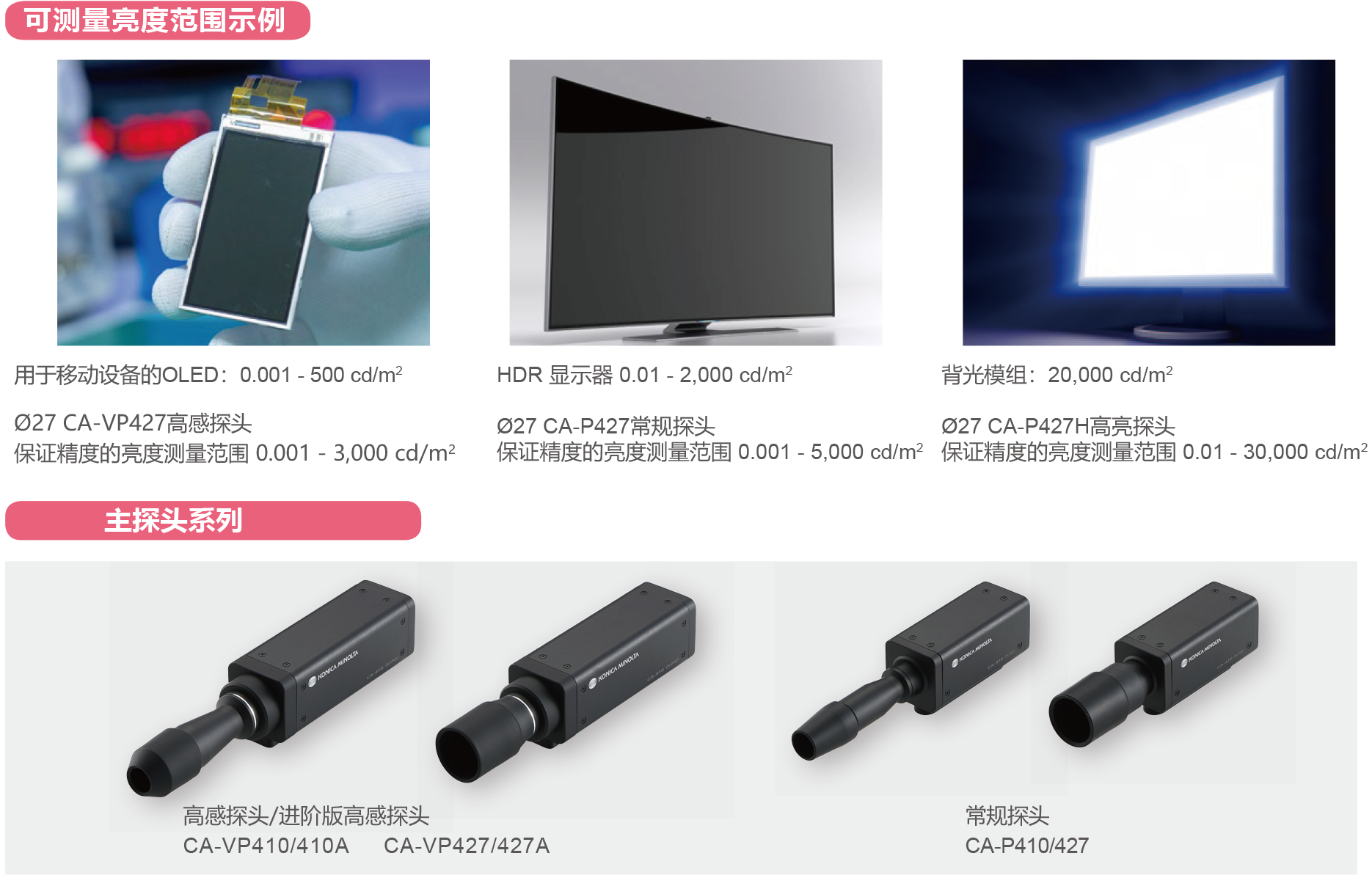

1. 從低亮度到高亮度都能確保精度
憑借高靈敏性傳感器和創新的電路設計，實現從超低亮度到高亮度范圍內準確測量。這使得CA-410能夠滿足需要超低亮度測量的OLED和HDR顯示器在色度和Gamma特性方面的精準測量和調整要求。此外，CA-410還可選配一系列高亮度探頭，以測量配備MiniLED等新技術的背光模組。
進階版高靈敏度探頭CA-VP427A和CA-VP410A作為系列新產品，從0.0003cd/m2的超低亮度開始，保證精度范圍。
2. 提高色度測量的精度

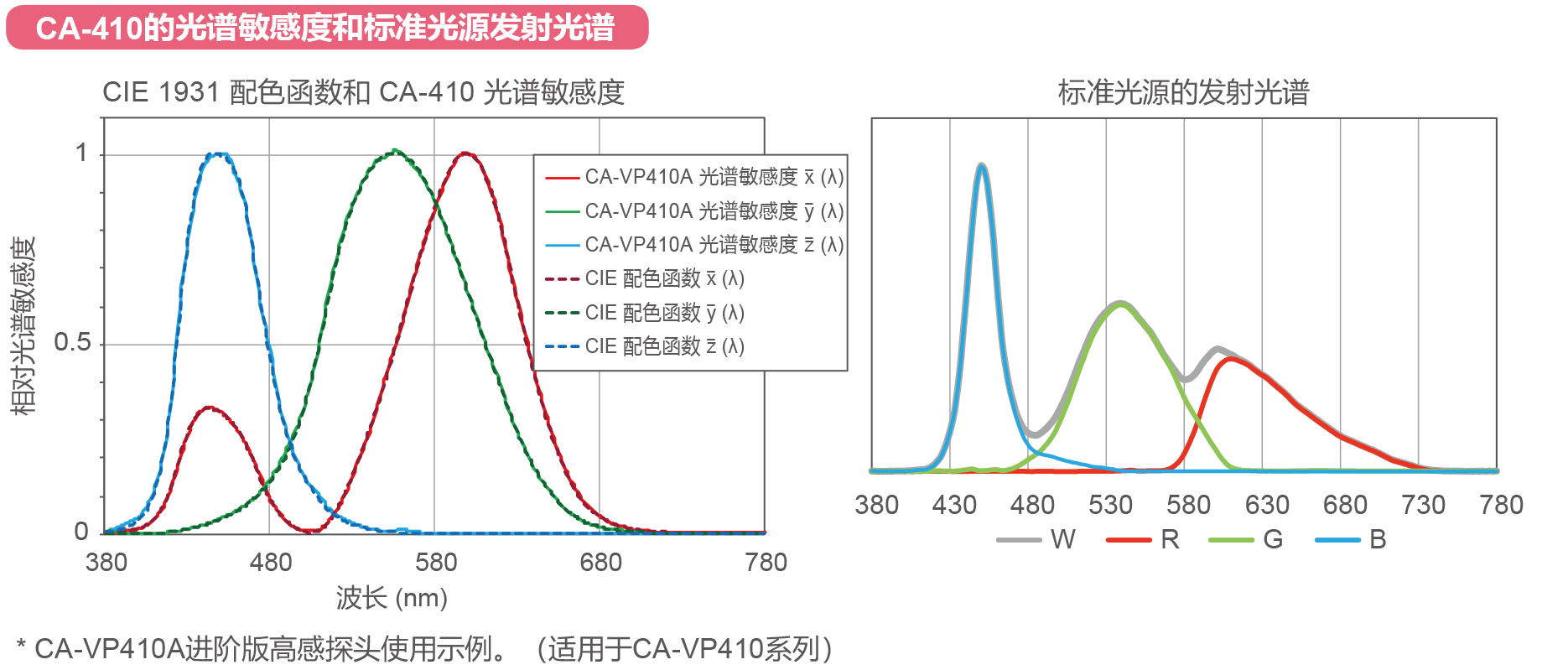

由于新型顯示器具有更高亮度和更寬色域，客觀上要求色彩分析儀需具備較高的色度測量精度。由于XYZ濾色片的精度提升，CA-410的光譜敏感度（與CA-310相比）更接近CIE1931的配色函數曲線*。此外，色彩分析儀CA-410還使用擬合LED光譜的標準光源做校準，提升儀器自身的色度測量精度。如此，用戶可更準確地測量和調整顯示器的色度和白平衡。
*還有匹配最新配色函數曲線CIE 170-2:2015 2度標準觀察者的CA-P427C/P410C探頭可選。
3. 更豐富的測量界面

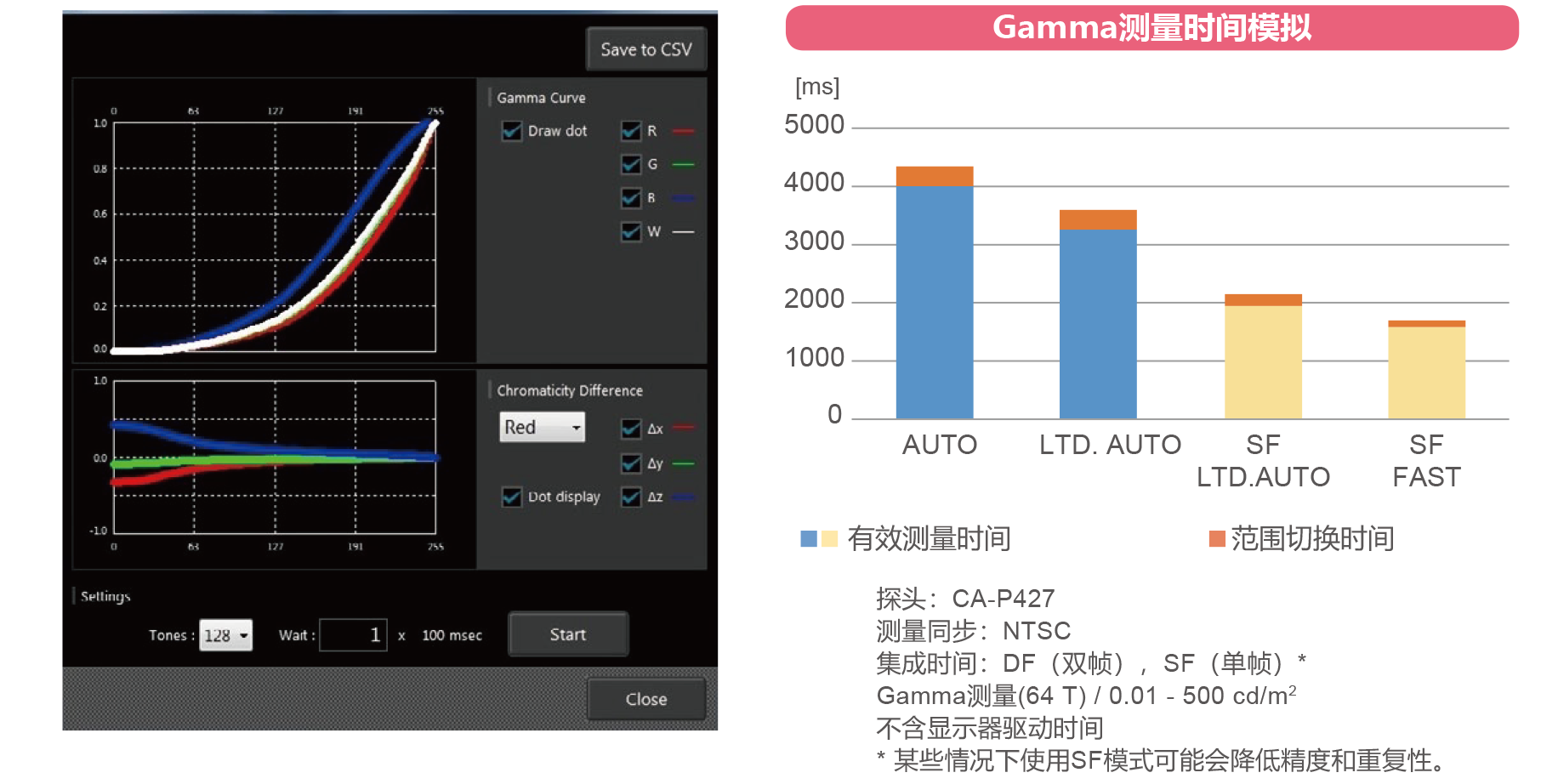

憑借高傳感器靈敏度和高速計算性能，CA-410縮短了多次執行亮度和色度評估和調整（如Gamma測試）所需的時間。甚至為了進一步提高速度性能，CA-410提供了LTD。AUTO模式，增加測量速度，同時保持與CA-310相同或更好的精度。此外，（SF單幀）模式允許用戶設置積分時間以增加同步測量。其設計目標是在以測量速度為關鍵的過程（如OLED的產線色彩調整）中提高生產率。
4. 優化性能的產線集成方案
CA-410專為系統集成和自動化系統的使用而設計。其中包括自動零校準，同步頻率檢測，探頭和PC通過USB總線電源直連便可實現全部功能。提供RS-232C和USB端口，當使用USB連接時，虛擬COM端口無需安裝驅動程序即可簡單快速地連接到探頭。為方便將CA-410并入先前型號CA-210/CA-310開發的自動系統中時，CA-410的基本通訊指令保持不變，此外，CA-SDK2*包含作為標準的COM注冊工具，可以輕松地將CA-410與基于舊版CA-SDK為CA-210/310創建的程序一起使用。各種系統集成線可作為選購配件。
*CA-410的軟件開發包
新 支持低壓外同步信號（1.8V），適用于小型顯示器的自動同步測量。
豐富測量需求的探頭系列
?27mm測量口徑 適用顯示器尺寸：5英寸及以上
此類探頭的測量口徑適合測量大型智能手機、車載顯示屏、PC顯示器、電視機等。有3種型號：CA-VP427高感探頭適用于極低亮度的高速測量；CA-P427常規探頭適用于廣泛的精度保證亮度范圍；CA-P427H高亮探頭可以測量高達30,000 cd/m2的亮度。
?10 mm測量口徑 適用顯示器尺寸：2-10英寸左右
此類探頭的測量口徑適合測量智能腕表、小型智能手機、車載顯示屏等。有5 種型號：CA-VP410 高感探頭適用于低亮度的高速測量；CA-P410 常規探頭適用于廣泛的精度保證亮度范圍；CA-P410H 高亮探頭可以測量高達30,000 cd/m2的亮度；CA-MP410/MP410H 迷你探頭旨在實現小尺寸和高性價比。
?2,?4mm測量口徑 適用顯示器尺寸：2英寸及以下
此類探頭測量口徑小，適合測量微型OLED、智能腕表等。雖然測量口徑小，但該探頭可以在低亮度水平下進行高速和高精度顯示測量，適合Gamma 調整等應用。該系列有2 個型號：CA-VP402 小口徑探頭（探頭直徑：?2 mm）和 CA-VP404 小口徑探頭（探頭直徑：?4 mm）。
* 由于CA-VP402 使用成像光學系統，當被測物的像素間距過大時，像素與探頭光路之間的干擾可能會影響測量的重復性精度。
* 零點校準時間與低亮度積分時間長于常規CA-410探頭。
<零位校準用時>
使用CA-VP427A、CA-VP410A和CA-VP402探頭進行零位校準，大約需要10秒。
而其他探頭，大約需要3秒。
長焦探頭 多角度測量，評估角度觀察特性
CA-VP410T ?10 mm LWD 探頭 (200mm) 適用于智能手機和車載顯示屏的多視角測量，以及曲面顯示器的視角特性評估。在自動測量系統中，可以與測量目標保持一定距離，以避免碰撞。
數據線 探頭與PC端連接的數據線可作為配件提供
簡單操作的CA-DP40數據處理器
由于顯示產品技術發展速度迅速，生產線對測量速度的要求很高。正因如此，CA-DP40數據處理器將CA-310的“簡單操作”特性進一步優化。
憑借“自動零位校準（開機后測量）”、“直觀的7英寸彩色顯示器”、“多種語言支持”和“鋰電池（市面出售，方便儀器攜帶供電）”等特點，CA-DP40可以迅速準確地獲取測量數據，因而，在研發應用中十分方便。此外，CA-DP40可連接多達10個探頭，向用戶提供多點測量所需支持。
標準PC軟件CA-S40
CA-S40測量軟件與軟件開發套件使得探頭可以直接連接計算機進行測量，且支持 Windows10 和 Mac 操作系統。除了執行亮度、色度和閃爍度測量并保存結果等基本操作之外，還可以通過波形函數記錄發射波動的實時數據。此外，該應用程序還整合了其他可供用戶在各種測量操作中有效使用的功能，包括自動檢測顯示器的發射頻率并用于內部同步。
<支持產品>
所有型號的CA-410探頭、數據處理器CA-DP40
<測量項目>
亮度
色度 (xy,u'v',Tduv,主波長,激發純度)
波形
閃爍度 (JEITA, VESA), 用戶設置頻率靈敏度(含IEC62341-6-3 靈敏度示例)
來源：IEC 62341-6-3:2017/COR1:2019
<其他特性>
測量目標的自動頻率檢測
同步測量的積分時間設置（SF）
