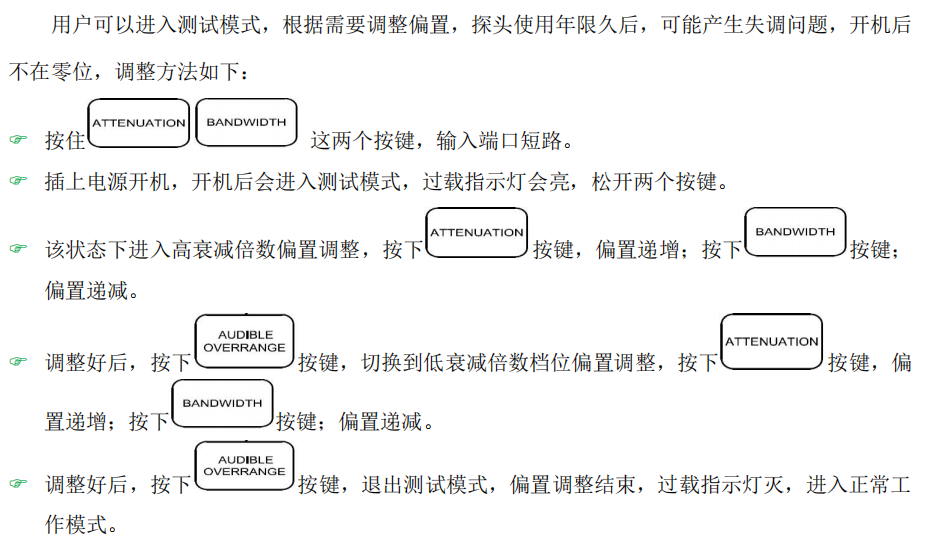

DP6000 系列高壓差分探頭是具有浮地測量功能的高壓差分探頭。其帶寬最高達到 200MHz，滿足了大部分測試系統的需要；豐富的量程可供選擇，其差動測量電壓范圍滿足大部分測試電路的要求；用戶可進入測試模式，調整偏置電壓，探頭長期使用后若出現失調現象，用戶可進入該模式，調整偏置，實現歸零；電子輕觸式按鍵，使得使用壽命更長；具有 5MHz 帶寬限制功能選擇，5MHz頻率帶寬滿足大部分開關電源中 FETs 的開關頻率的測量，并可以濾除更高頻率的噪聲和干擾；帶有聲光報警功能，且可手動關閉聲音報警功能，更具有人性化設計；USB 供電接口，使用更加方便靈活；探頭配備標準的 BNC 輸出接口，可與任何廠家的示波器配合使用（要求示波器的輸入阻抗設置為 1MΩ；當選擇 50Ω時，衰減倍數會多衰減一倍），測量被測電路波形；自動保存功能，防止掉電后用戶重復操作。探頭具備良好的共模噪聲抑制能力，輸入端具有較高的輸入阻抗和較低電容，可以準確高速地測量差分電壓信號。可廣泛用于開關電源﹑變頻器﹑電子鎮流器﹑變頻家電和其它電氣功率裝置等的研發﹑調試或檢修工作中。

浮地電壓測量

變頻器

開關電源設計

焊接﹑電鍍電源

感應加熱﹑電磁爐

電機驅動設計

電子鎮流器設計

CRT 顯示器設計

逆變﹑UPS 電源

變頻家電

電源轉換等相關設計

電工實驗

低壓電器試驗

電力電子和電力傳動實驗等

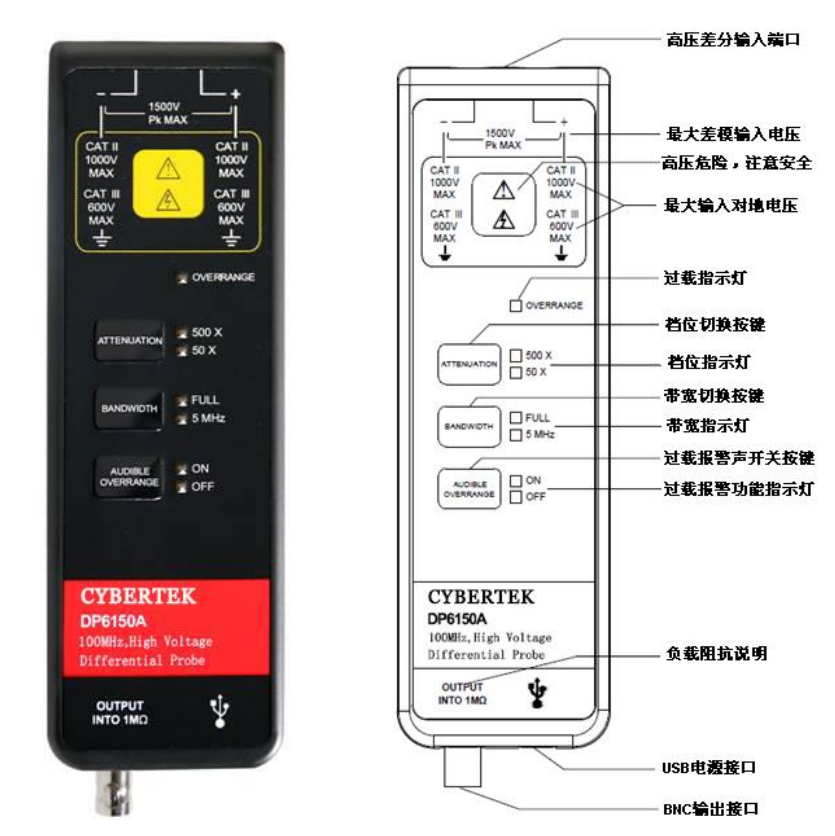

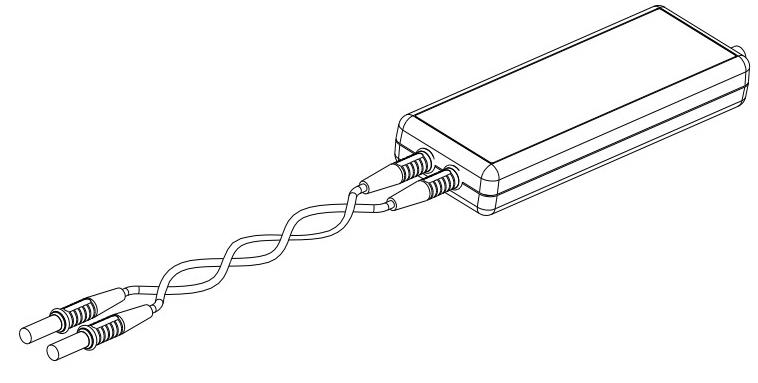

探頭主體說明

以 DP6150A 為例，不同產品，電壓﹑量程﹑帶寬會有所不同

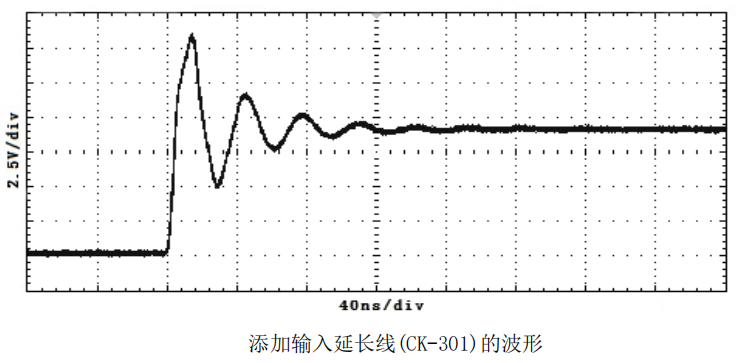

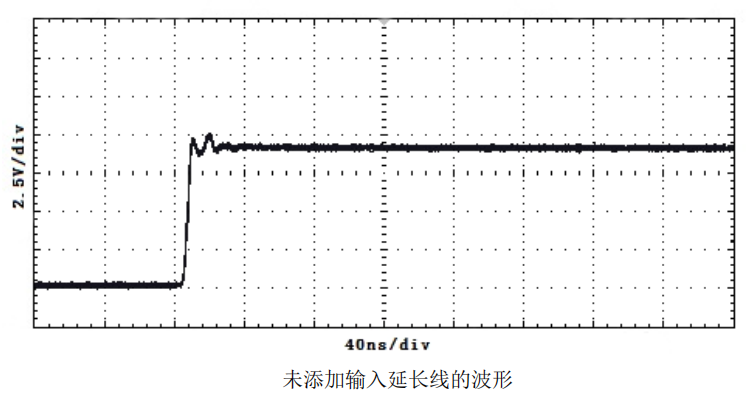

輸入線：長度約 26cm，連接探夾后測量電壓信號，也可以連接延長線(約 1 米)增加輸入線長度，使用延長線時，要求被測信號頻率在 5MHz 以下。

檔位（ATTENUATION）：不同檔位代表不同量程范圍，例如 DP6150A：500X 表示最高測量電壓為 1500V；50X 表示最高測量電壓為 150V；DP6700A：1000X 表示最高測量電壓為7000V；100X 表示最高測量電壓為 700V；示波器衰減倍數應該根據探頭的檔位選擇做相應設置。

帶寬(BANDWIDTH)：該系列產品具有帶寬選擇功能，默認為產品的滿帶寬（FULL），當測量低頻信號，防止高頻信號的干擾，可選擇 5MHz 帶寬限制功能。

過載報警功能(AUDIBLE OVERRANGE):測量范圍超過量程時，會發生聲光報警，該功能控制是否打開蜂鳴器報警功能，ON 為打開聲音報警；OFF 為關閉聲音報警。

輸出接口：標配標準的 BNC 輸出接口，可接任何廠家示波器，要求示波器輸入阻抗設置為 1MΩ；如設置成 50Ω，會造成輸出值衰減為實際值的一半。

電源接口：標準的 USB B 型接口，通過標配的 USB 適配器供電；也可以通過示波器供電，使用方便；也可以通過 USB 移動電源供電，方便野外測試。

出廠設置：出廠設置默認為高衰減倍數檔位、選擇 FULL 帶寬、打開聲音報警功能。產品具有自動記憶功能，自動保存關機前狀態。

測試前應估計被測電壓幅值，若超過電壓量程，可能會損壞探頭，造成產品損壞。

輸入線和輸出線連接好探頭；探頭與示波器或者其它測量儀器連接。

電源適配器接入電壓探頭，綠色電源指示燈亮。根據測量電壓，探頭選擇合適的量程；當測量電壓超過量程時，過載指示燈會亮，且有報警聲,報警聲也可以手動選擇關閉。

根據探頭的量程設置好示波器或者其它測量儀器的衰減比例；根據被測電壓的大小，調整好示波器的靈敏度。

根據需要連接探頭夾具，連接被測對象開始測量。測試時，探頭主體應盡量遠離高壓脈沖電路以減小對探頭的干擾。

測試完畢后，先關閉被測電路電源，再關閉探頭電源，將兩個輸入端與被測點斷開，輸出 BNC插頭從示波器上拔下。

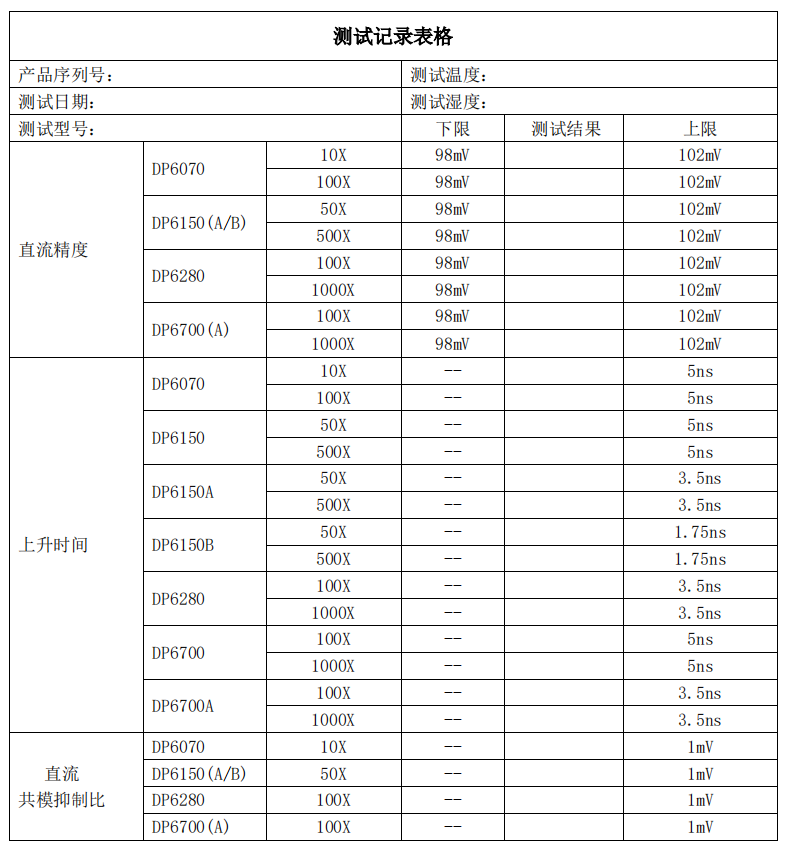

性能驗證

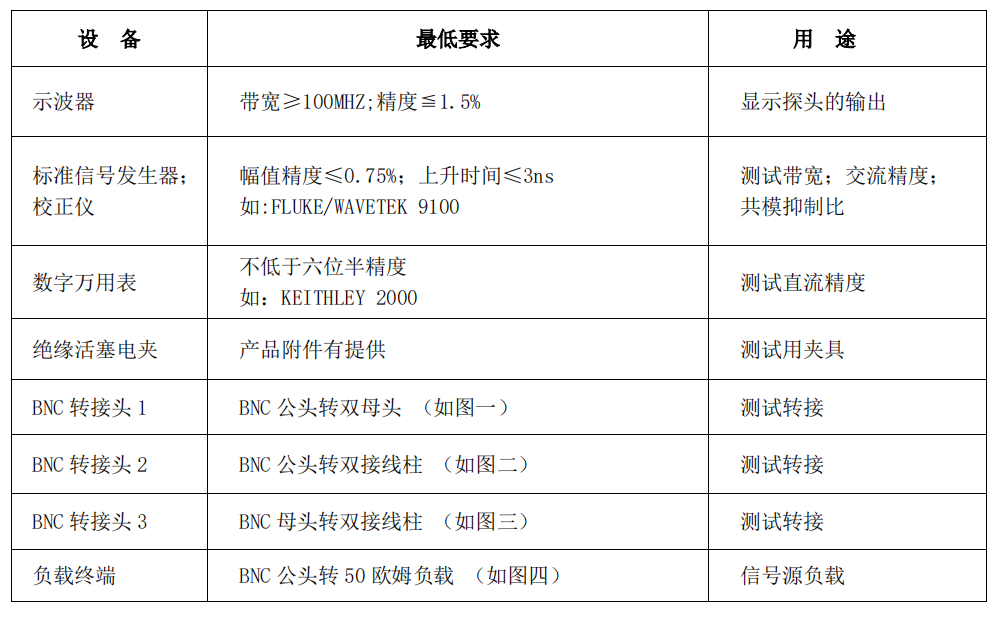

安裝

擰掉 BNC 公頭轉雙接線柱的紅黑塑膠蓋。

探頭輸出端接 BNC 母頭轉雙接線柱，數字萬用表的兩個輸入端插入接線柱孔。

探頭輸入端連接絕緣活塞電夾，然后連接校正儀的輸出端且信號發生器輸出關閉，紅色電夾接正極，黑色電夾接負極。

探頭的衰減倍數設置在第一個檔位。

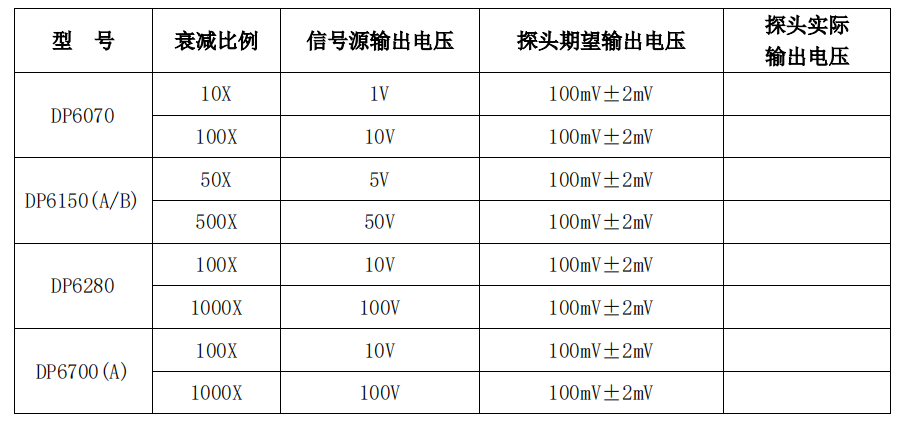

參照下表，設置信號源的輸出值。

使能信號的輸出，觀察并記錄該檔位的輸出電壓。

關閉信號源的輸出。

探頭的衰減倍數切換到第二個檔位。

重復步驟 4～6，計算結果是否在精度范圍內。

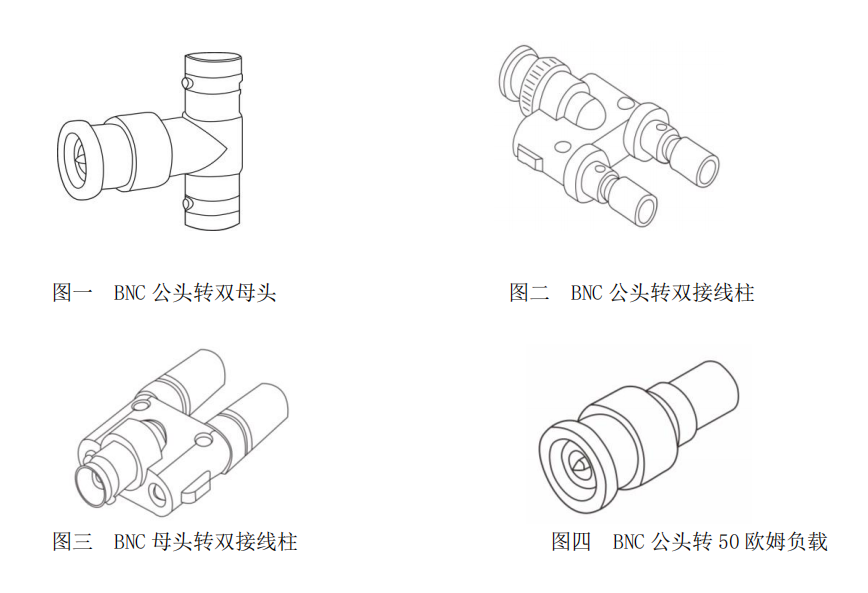

BNC 公頭轉雙母頭（如圖一所示），一端接 50 歐姆負載，一端接圖二所示的 BNC公頭轉雙接線柱。公頭接標準信號發生器且信號發生器輸出關閉。

探頭的輸出端接示波，衰減倍數設置在第一個檔位。

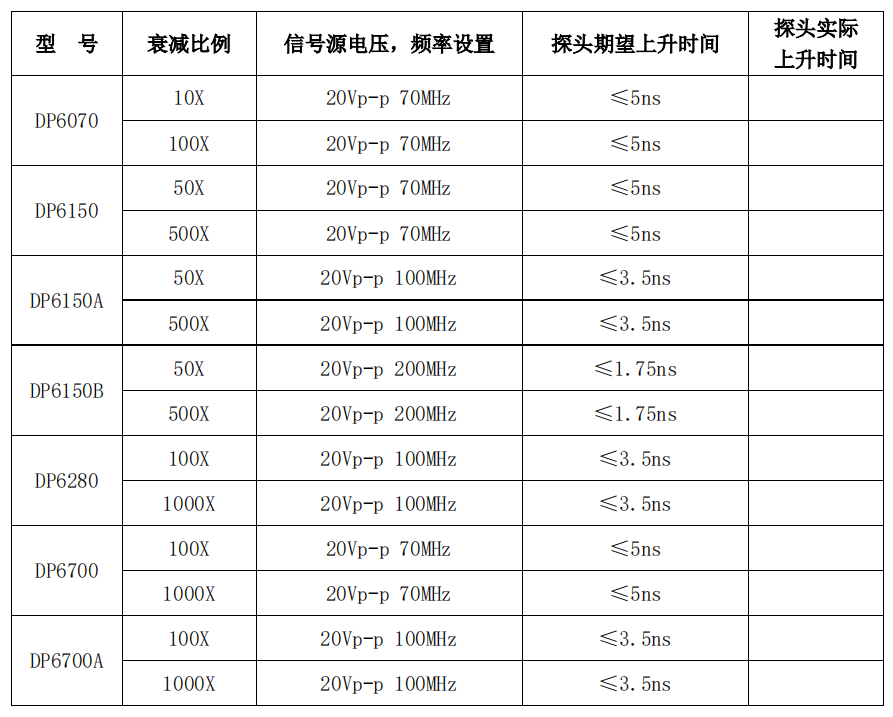

設置標準信號發生器參數,參考下表。

使能信號源輸出，并記錄上升時間值。

關閉信號源輸出。

探頭的衰減倍數切換到第二個檔位。

重復步驟 3～5，計算是否在范圍內。

信號源設置 500V 直流電壓，此時電壓輸出關閉。

探頭的兩個輸入端接 500V 電壓。

探頭輸出接 BNC 母頭轉雙接線柱（如圖三所示），插入數字萬用表的兩個輸入端。

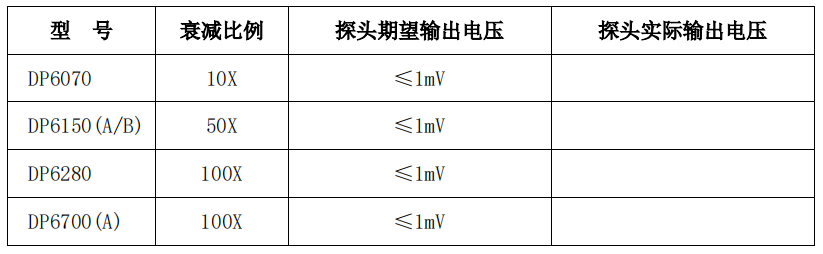

使能信號源輸出，分別記錄電壓輸出值，核對下表，計算是否在范圍內。

測試結束后關閉校正儀。

保持探頭的清潔干燥。

若需清潔，可用柔軟干布擦拭，不可使用化學藥劑清潔。

不使用探頭時，請將其放入所配包裝內，置于陰涼﹑潔凈和干燥處。

運輸探頭時，務必放入本公司所配的包裝內，可起防震作用

不可用力拽拉輸入線和輸出線，避免過度扭曲﹑折彎或打結。

保修

參照保修卡說明。

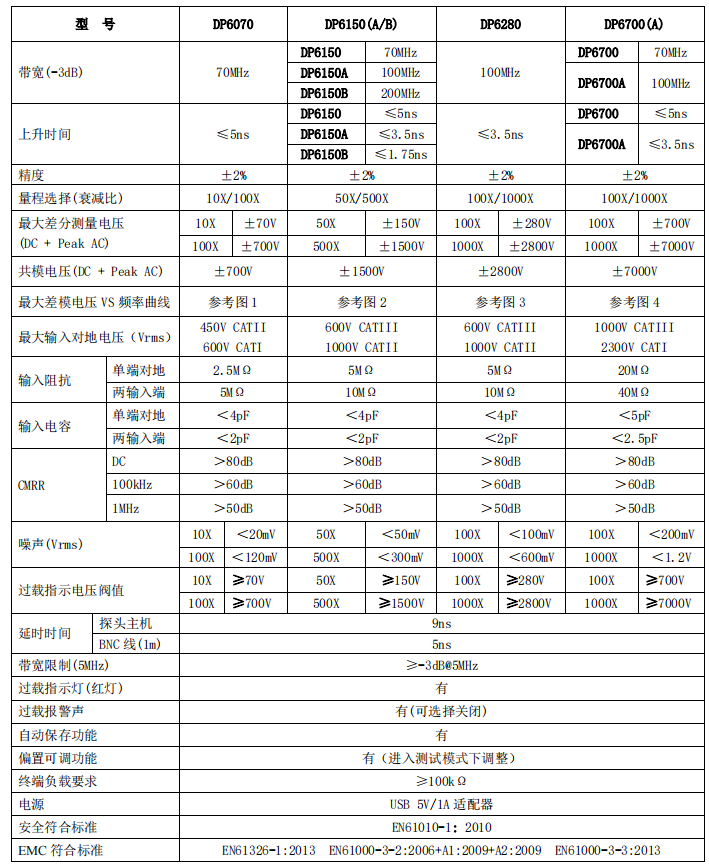

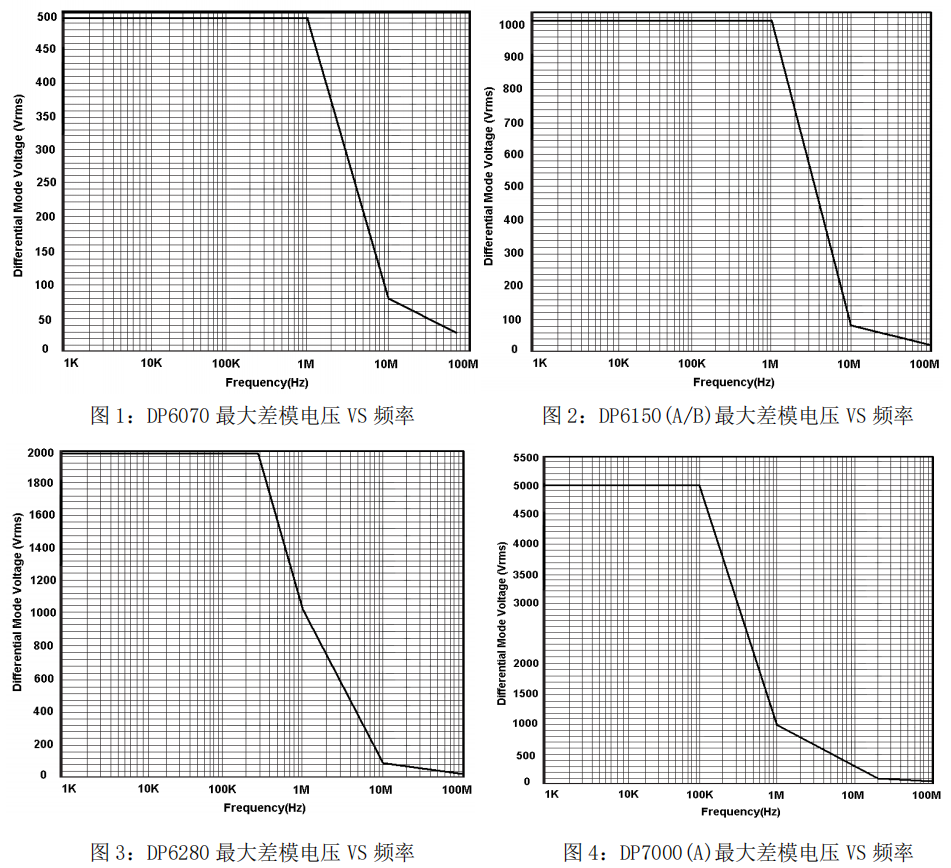

電氣規格

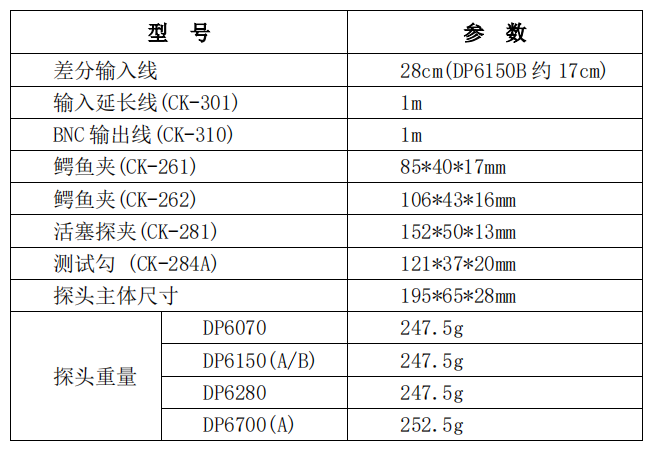

機械規格

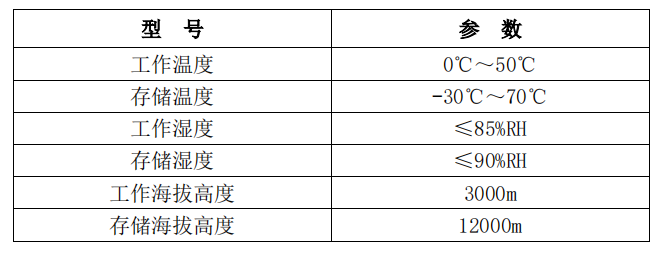

環境特性

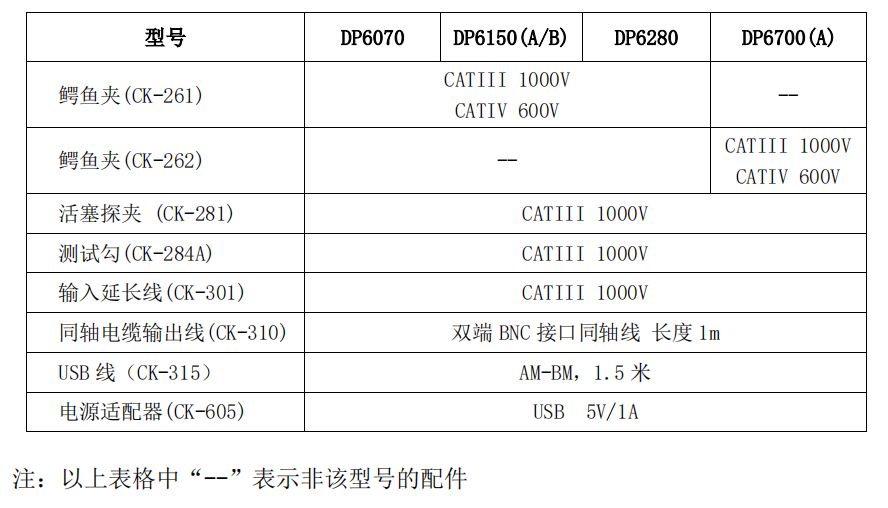

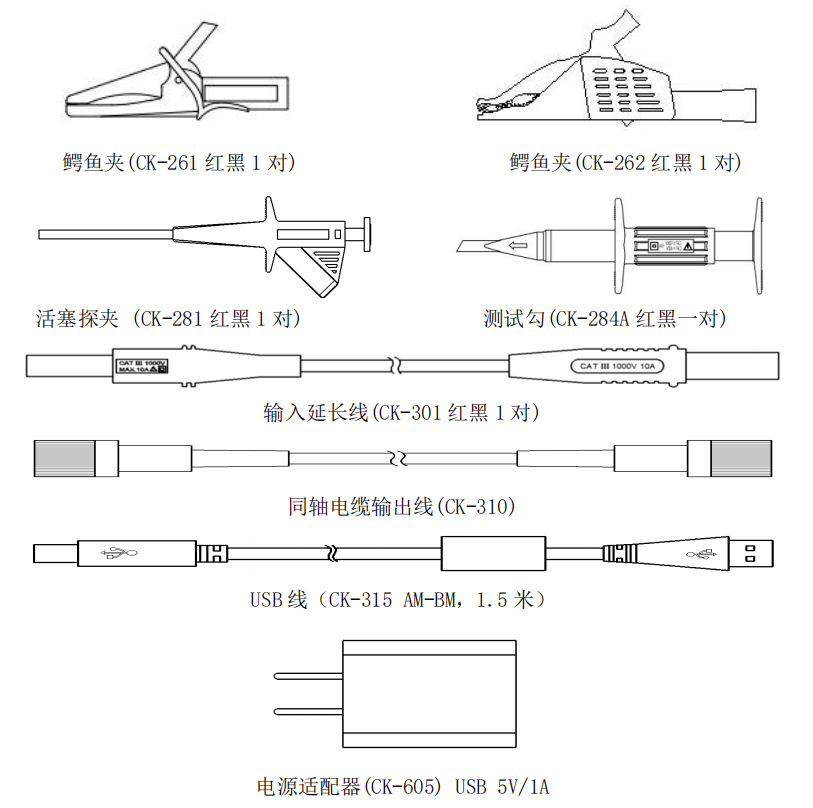

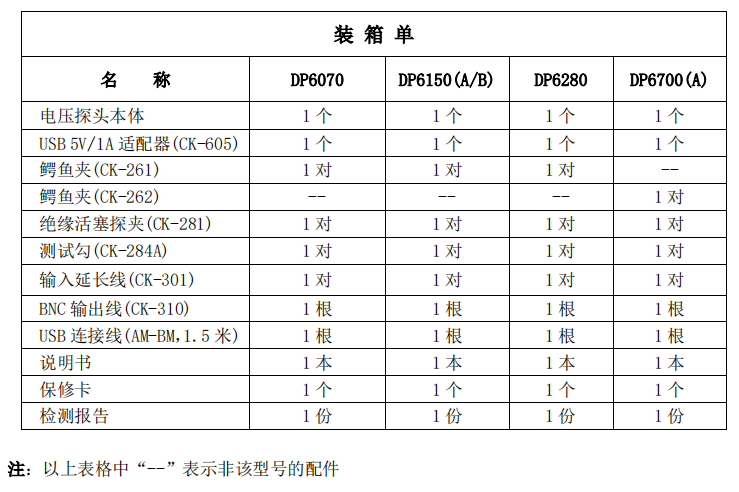

裝箱單
