EM5070A 耦合/去耦網絡 CDN- M2/M3 用于 EMI 測試的產品，它能在射頻范圍內為被測試設備端子和參考地之間提供穩定的阻抗，同時將來自電網的無用信號與測量電路隔離開,僅將被測試設備的干擾電壓耦合到測量接收機的輸入端。
根據國家標準 GB/T17626.6-2008/IEC61000-4-6：2006, 對 CDN- M2/M3 耦合去耦網絡的要求而設計的（CDN-M2 雙線，CDN-M3 三線）。EM5070A 兼顧了 CDN-M2 和 CDN-M3 兩種測試方式；用戶只要買一臺 EM5070A 就可以對 M2 和 M3 進行測量。
耦合和去耦裝置（即 CDN）可以用于電氣照明設備 150kHz-300MHz 輻射騷擾測量；根據國家標準 GB17743-2007/CISPR15：2005/EN55015 ；具體測量方法參看上述標準。
EM5070A 適用于單相設備傳導（騷擾電壓）測量。由于設計原理上會存在較大的漏電流，要求實際應用時需要良好接地，必要情況下，需要加隔離變壓器配合使用，可選擇 EM5060，容量達到 900VA，滿足大部分測試需求。
燈具測試示意圖
EM5070A M2/M3 上面板說明

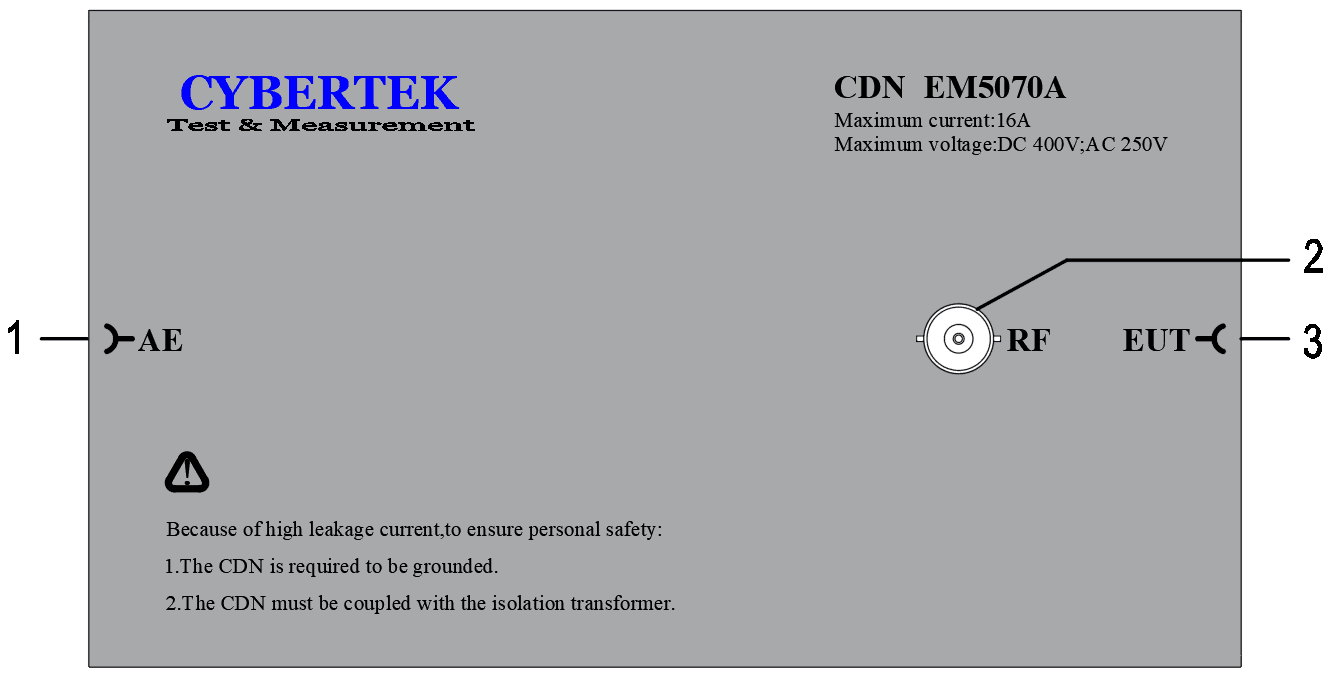

電源供電輸入端：電源供電輸入接口，均為 4mm 的香蕉座；
RF 接口：標準的 BNC 射頻接口，常用于連接接收機或頻譜儀；
被測設備（EUT）供電接口：被測設備電源供電輸入接口，為 4mm 的香蕉座。

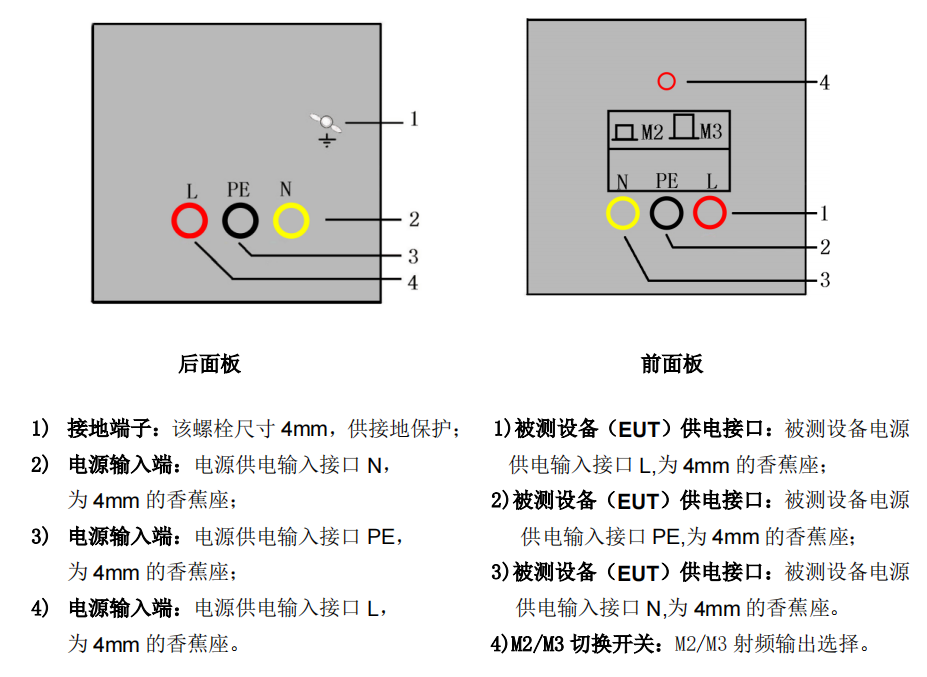

EM5070A 前后面板說明
