SDS7000A 系列高分辨率數字示波器，具有 12-bit 垂直分辨率、 優秀的本底噪聲性能和垂直測量精度，最大帶寬 4 GHz，采樣率 最高 20 GSa/s，提供 4 個模擬通道和 16 個數字通道，存儲深度 可達 1 Gpts/通道，能滿足更高帶寬、更高精度的測量需求。 SDS7000A 采用 SPO 技術，波形捕獲率高達 100 萬幀/秒，具 有 256 級輝度等級及色溫顯示；創新的數字觸發系統，觸發靈敏 度高，觸發抖動小；支持豐富的智能觸發、串行總線觸發和解碼； 支持歷史（History）模式、分段采集（Sequence）、模板測試、 搜索、導航、波形直方圖、波特圖、電源分析、眼圖和抖動分析、 協議一致性分析等高級分析模式；具備豐富的測量和數學運算功 能。SDS7000A 延續了鼎陽示波器良好的易用性和用戶體驗，采用 15.6 英寸電容式觸摸屏，支持多種手勢實現對波形和菜單的 常用操作，結合前面板的多個一鍵操作按鍵，極大地優化了操作示波器的效率；支持外接顯示器和鼠標，支持通過網頁訪問進行 操控，支持完備的遠程命令集，使用靈活，可適用多種應用場景。

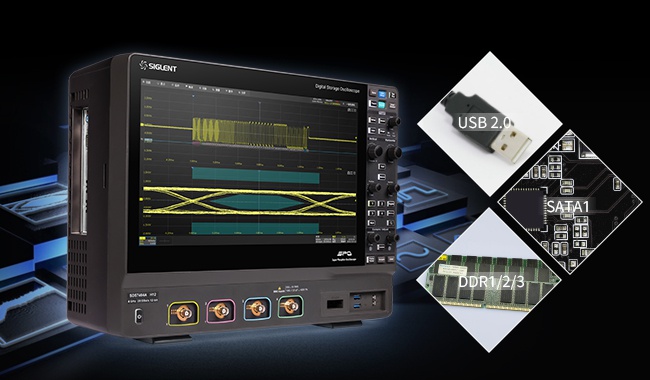

4G分明 | 真高清

SDS7000A系列作為鼎陽科技新旗艦示波器產品，最高帶寬提升至 4GHz，上升時間僅為100ps，比2GHz帶寬的示波器快了一倍以上，能支持測量USB2.0、SATA1、DDR1/2/3等信號，應用場景更加豐富；同時采用了全新15.6英寸高清觸摸屏，支持分屏顯示功能，從整體到細微處波形清晰可靠，帶來全新的測量體驗。

處理器全面升級

SDS7000A作為新旗艦機型實現了處理器的全面升級，由嵌入式ARM處理器升級為X86處理器，使系統響應速度，測量、運算、分析速度都實現了大幅度的提升，給未來軟件分析功能的擴展留下了更多的可能性。

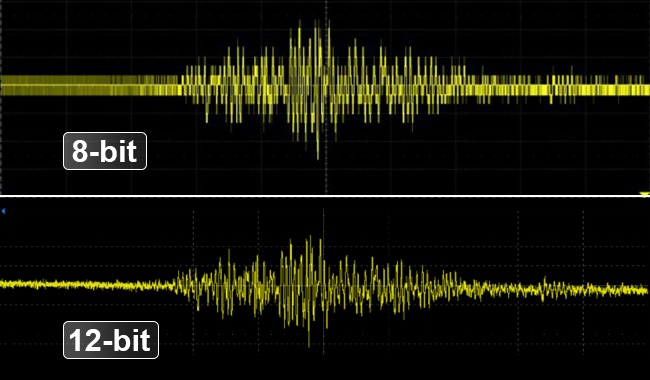

12-bit ADC，信號分辨能力更強16倍

目前許多移動電子產品設計都朝著低功耗、低電壓電子系統的趨勢發展，因此對數字示波器等測試測量儀器的精度也提出了更高的要求。12-bit高分辨率示波器的量化誤差比普通的8-bit示波器小16倍，能助力工程師更完整清晰地觀測到波形的細節，并進行更精準的波形測量。

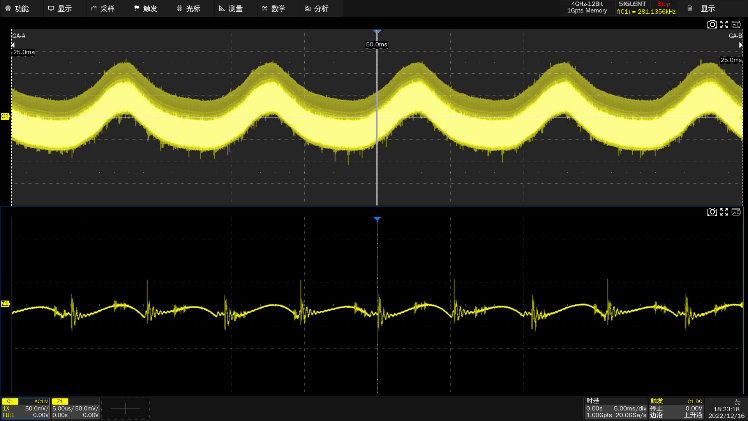

20 GSa/s高采樣率與1 Gpts長存儲深度

根據奈奎斯特采樣定律，為了保證采樣后的數字信號能完整復原真實信號的信息，一般實際應用中需要保證采樣率為信號最高頻率的2.56～4倍。SDS7000A系列示波器的采樣率最高達20 GSa/s，是最高帶寬的5倍，能完美避免因采樣率不足而導致的信號失真。再搭配上最大1 Gpts/通道的長存儲深度，在長時間捕獲波形的同時，依然能使用更高的采樣率高保真捕獲波形，充分發揮4GHz帶寬性能。

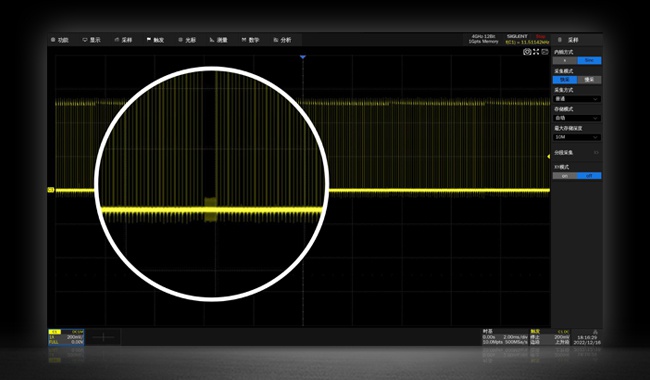

100萬幀/秒高波形捕獲率

超高的波形捕獲率使示波器能快速捕獲到偶發的異常信號，給測試測量帶來充分的“安全感”

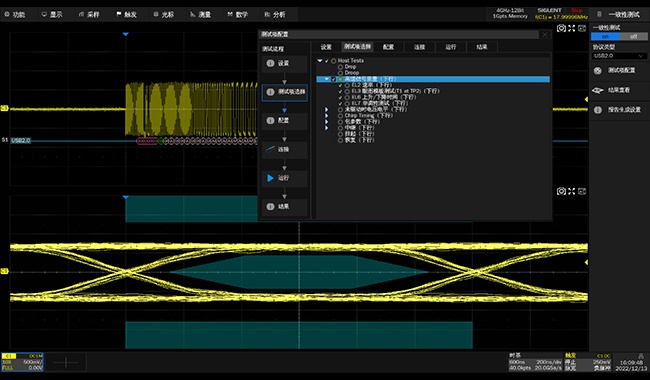

協議一致性分析

SDS7000A系列示波器提供多種串行協議觸發和解碼，覆蓋多個行業。第一個發布版本首次支持以太網和USB2.0的協議一致性分析，未來還將繼續擴展可分析的協議，以適配更多領域。

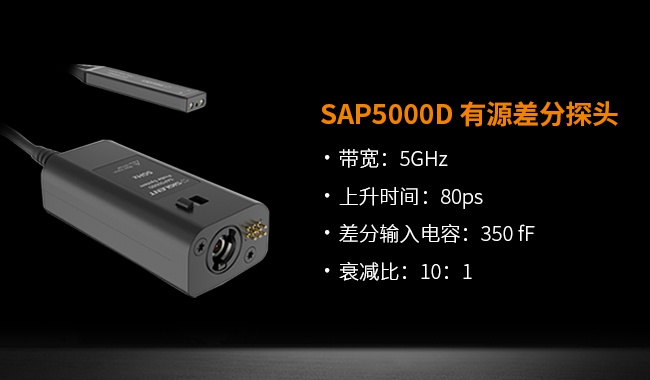

5 GHz有源差分探頭

與SDS7000A同步推出的還有SAP5000D 系列有源差分探頭，其帶寬 5GHz，上升時間 80ps，差分輸入電容 350fF，衰減比 10:1。
