- 名稱：SHS1000X系列手持示波表
- 型號：SHS1000X
- 品牌：鼎陽科技
- 描述：鼎陽科技SHS1000系列手持示波表是SIGLENT推出的集數字示波器、萬用表和記錄儀（包括趨勢圖和波形記錄儀）功...
服務熱線：0755-86185757
產品概述
主要特點
選型指南
資料下載
全隔離設計，達到CAT III 測量類別
IEC61010-2-030定義了測量類別，對測量儀器在工作電壓之外承受短時的瞬態過壓能力進行評級。SHS1000X可分別在CATII，CAT III 類別下分別進行最高1000 Vrms和600 Vrms的測試。
● CAT II：
用于測量通過標準插座直接連接到低壓裝置的電路，例如家用電器或者便攜使用工具。
● CAT III:
用于安裝在建筑物內的測量，例如接線盒、斷路器、配電板和與固定安裝在有永久連接的設備。

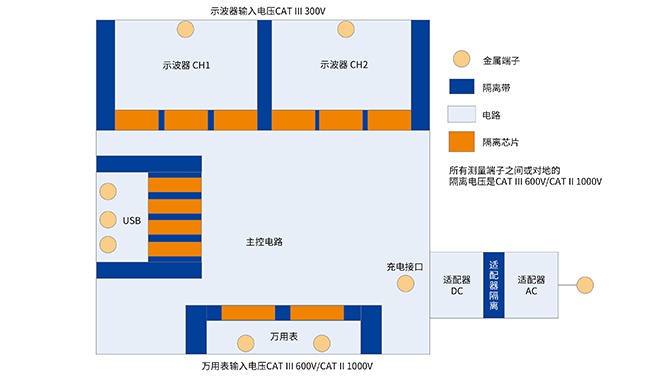

SHS1000X系列示波器的兩個通道間,示波器通道, 萬用表通道, USB接口間均隔離，即可以保護被測試設備安全，也能保護人員安全，數據安全。
標配多種解碼功能

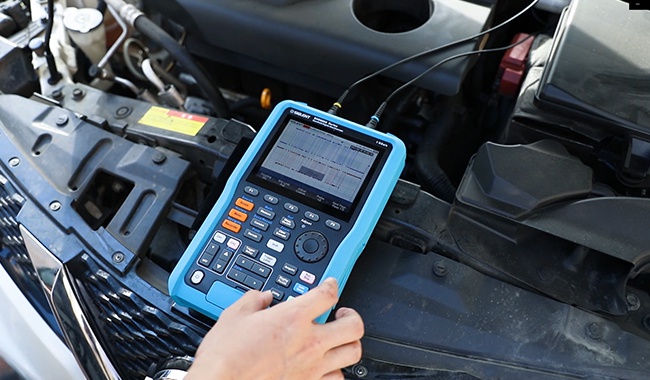

在汽車以及嵌入式行業中，串行協議總線是常常需要觀測的內容。SHS1000X標配了IIC,SPI,UART,CAN,LIN五種串行協議觸發及解碼。由于其采用了獨特的便攜式設計，并搭配電池供電，使得其更能滿足汽車、嵌入式行業要求在現場解碼的測試需求。
IP51級防塵防水

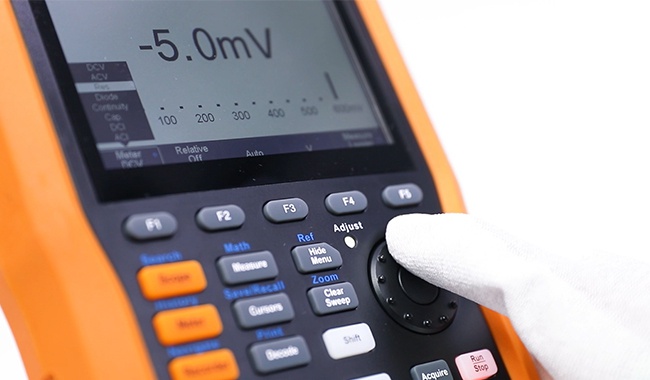

全新升級的堅固外殼，搭配良好的密封設計，使SHS1000X具備在多塵，潮濕等惡劣環境下正常工作的能力。手感清晰的實體按鍵以及大撥盤即使帶著手套，也能體會到滿滿的操作感。

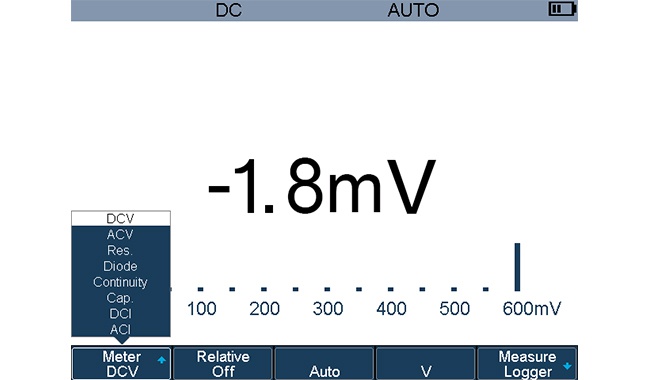

基于硬件實現的真有效值萬用表
萬用表是現場測試中常用的儀表，SHS1000X系列集成了一個6000計數的萬用表，支持直流電壓電流、交流電壓電流、電阻、電容，二極管、通斷功能測量，并且能實現真有效值測量。大大提升了現場測試的效率。
-
隔離電壓等級 CAT II 1000 Vrms, CAT III 600 Vrms,
-
集示波器，萬用表，波形記錄儀，測量值記錄儀，協議分析，F(xiàn)FT頻譜分析儀于一體
-
帶寬70 MHz、100 MHz、200 MHz，存儲深度12 Mpts，采樣率1 GSa/s
-
SPO數字熒光技術，波形刷新率10 萬幀/秒（Sequence模式下可達40 萬幀/秒）
-
重量僅為1.75 kg，標配便攜式單肩包，能輕松裝入多種探頭以及配件
-
基于硬件實現的真有效值萬用表
-
新款鋰電池，容量6900 mAh，續航時間達到4 小時
-
防塵防水級別達到IP51 級
示波器部分
|
|
SHS1072X
|
SHS1102X
|
SHS1202X
|
|
帶寬
|
70 MHz
|
100 MHz
|
200 MHz
|
|
最高實時采樣率
|
單片1 GSa/s ADC芯片，通道交織時采樣率1 GSa/s，通道全部開啟時，每通道采樣率500 MSa/s
|
|
通道數
|
2示波器通道，1萬用表接口
|
|
最大存儲深度
|
通道交織模式12 Mpts/CH，非交織模式6 Mpts/CH
|
|
最高波形捕獲率
|
400,000 幀/秒 (Sequence 模式)
|
|
觸發類型
|
邊沿（Edge）、斜率（Slope）、脈寬（Pulse width）、窗口（Window）、欠幅（Runt）、間隔（Interval）、超時（Dropout）、碼型（Pattern）、視頻（Video）、串行觸發（IIC、SPI、UART、CAN、LIN）
|
|
解碼類型（標配）
|
IIC， SPI， UART， CAN， LIN
|
|
記錄儀
|
波形記錄儀，最大記錄采樣率25 kSa/s，最小采樣率1Sa/s
|
|
測量值記錄儀，最大記錄間隔 10 分鐘，最小記錄間隔0.1 秒.最多可同時記錄4 組
|
|
接口
|
USB Host， USB Device
|
|
最大安全輸入電壓（示波器）
|
BNC 信號端到保護地之間 CAT III 600 Vrms，CAT II 1000 Vrms
BNC 接地端到保護地之間 CAT III 600 Vrms，CAT II 1000 Vrms
BNC 信號端到BNC接地端之間 CAT III 300 Vrms
|
|
最大安全輸入電壓（萬用表）
|
CAT III 600 Vrms， CAT II 1000 Vrms
|
|
探頭
|
PB925
|
PB925
|
PB925
|
|
顯示屏
|
5.6 英寸 TFT-LCD 顯示屏，分辨率 640 * 480
|
|
重量
|
凈重1.75 kg，毛重3.5 kg
|
萬用表部分
|
分辨率
|
6000 Counts
|
|
直流電壓測量
|
60 mV
600 mV-600 V
1000V
|
±1%±15 digit
±1%±5 digit
±1.5%±5digit
|
|
交流電壓測量
|
60 mV
600 mV-600 V
750V
|
±1%±15 digit
±1%±5 digit
±1.5%±5digit
|
|
直流電流測量
|
60 mA-600 mA
6 A-10 A
|
±4%±10digit
±5%±5 digit
|
|
交流電流測量
|
60 mA-600 mA
6 A-10 A
|
±4%±10digit
±5%±5 digit
|
|
電容測量
|
40 nF
400 nF-400 μF
|
±5%±50 digit
±5%±5 digit
|
|
電阻測量
|
600 ?-6 M?
60 M?
|
±1%±5 digit
±4%±5 digit
|
|
導通
|
電阻 < 50 Ω時，蜂鳴器鳴叫
|
|
二極管測試
|
0-2 V
|
一般特性
|
界面顯示
|
5.6 英寸 TFT-LCD 顯示屏，分辨率 640 * 480
|
|
供電方式
|
本機電池供電或外接直流適配器供電，內置可供電鋰電池：6900 mAh 電池供電約4 小時外置適配器：100-240 V 50/60 Hz輸入9 V、4 A輸出
|
|
機身尺寸
|
276 mm * 168 mm * 68 mm
|
|
配件
|
無源探頭兩根、電源線、直流適配器、萬用表筆
|
|
型號
|
帶寬
|
通道數
|
最高實時采樣率
|
存儲深度
|
波形刷新率
|
萬用表功能
|
記錄儀
|
|
SHS1072X
|
70 MHz
|
2
|
1 GSa/s
|
12 Mpts
|
400,000 幀/秒 (Sequence 模式)
|
電壓、電流、電阻等 八種常見功能
|
長達22 小時
|
|
SHS1102X
|
100 MHz
|
2
|
1 GSa/s
|
12 Mpts
|
400,000 幀/秒 (Sequence 模式)
|
電壓、電流、電阻等 八種常見功能
|
長達22 小時
|
|
SHS1202X
|
200 MHz
|
2
|
1 GSa/s
|
12 Mpts
|
400,000 幀/秒 (Sequence 模式)
|
電壓、電流、電阻等 八種常見功能
|
長達22 小時
|
