頻譜分析儀的失鎖故障的問題及檢修具體步驟說明
發布時間： 2021-08-19 瀏覽次數: 作者：邁昂科技
頻譜分析儀故障問題除了比較常見的開機啟動信息顯示故障還有一大故障頻譜分析儀失鎖故障。
失鎖問題通常情況下表現為信號頻率偏離設定位置，或看不到信號或攜帶明顯大幅度寄生信號。主要是因為頻譜分析儀本振電源電路復雜，涉及到參考環板、頻率合成板、微波驅動板、窄帶中頻板、YTO、本振倍頻放大組件、定向耦合器等電源電路及微波件。必須首先確認是那個電源電路單元發生故障。
具體分析過程：頻譜分析儀的本振信號源從自由振蕩式發展到頻率合成式，因此首先分別輸入2GHz和6GHz信號，如果2GHz處失鎖6GHz處不失鎖，說明是第一本振正常第二本振失鎖；如果兩個頻點均失鎖可能為第一本振失鎖或第一、第二本振均失鎖。

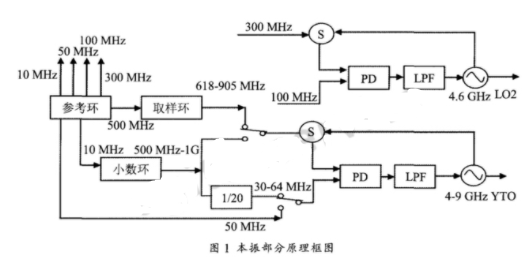

原理圖如下：
（2）判斷是否為第二本振失鎖，按照“第二本振預置”檢查，如果不正常則按照第二本振預置調試中的檢查步驟進行，如果正常則進行下一步。
（3）判斷是否為300MHz第三本振是否正常，如果這個本振失鎖，實際為100MHz晶體振蕩器鎖定異常。此時測量外置的100MHz，如果此時信號抖動異常，可能就是100MHz晶體振蕩器失鎖。
（4）判斷28.9MHz第四本振是否正常，這個振蕩器為晶體振蕩器，如果失鎖可能偏離世紀頻率點20kHz左右，要將頻譜分析儀的頻寬設置到足夠小，大約100kHz才能夠觀察到。
