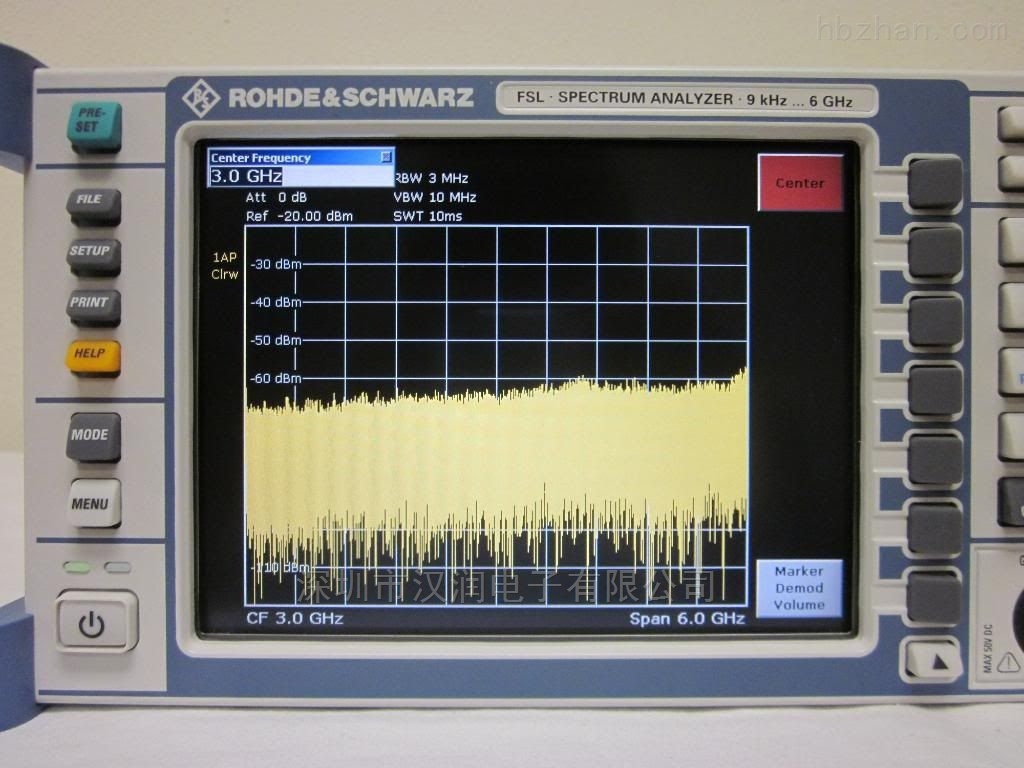

頻譜分析儀作為一種精密的測量?jī)x器，其維護保養不在一時間，反而是體現在使用過程中，接下來介紹在使用中的注意事項，來延長使用期限！
使用頻譜分析儀測量系統指標，一般只需將頻譜分析儀與系統直接相連，隨后按照指標的測量方法操作，在測量過程中，特別需要注意以下一些問題。
頻譜分析儀的輸入如果過高，分析儀將使它產生非線性失真，測試出的結果則由于失真產生誤差；如果信號電平過低，信號可能被分析儀的底噪聲所掩蓋，是無法正確的測量信號，這兩種情況都會減小測量的動態范圍。因此，使用前要十分清楚地了解信號的輸入范圍，正確的選擇輸入衰減。
射頻信號輸入時，還應注意電纜特性阻抗與儀器輸入阻抗匹配，否則信號不匹配則會引起衰減，造成測量誤差。在有線電視系統中，電纜特性阻抗一般為75Ω，分析儀輸入阻抗一般可以在50Ω和75Ω之間選擇，所以在測量時要正確的選擇分析儀的輸入阻抗，減小測量誤差。
在頻譜分析儀中，頻率分辨力是一個非常重要的概念，它是由中頻濾波器的帶寬決定的，這個帶寬決定了儀器的分辨帶寬BWRES，如果濾波器的帶寬是100Hz，那么譜線頻率就有100Hz的不定性。若在一個濾波器的帶寬頻率范圍內出現了兩條譜線，則不可能檢出這兩條譜線是不同的頻率分量，但是將測出它在頻率范圍內的能量而不考慮多少譜線產生這一能量，因此，對于兩條緊密相關的譜線，其分辨力取決于濾波器的寬度。
在實際的測量過程中，應該正確選擇頻率分辨帶寬的大小，既不能夠把不需要的信號混合到測量信號中，也不能夠把需要的信號排除在外。
（3）信號檢波器的選擇
頻譜分析儀中的信號檢波器有峰值檢波和取樣檢波等類型，峰值檢波是最常用的類型。中頻濾波器的輸出接到檢波器上，檢波器產生與中頻級輸出的交流信號電平成正比的直流電平。我們可以根據信號測量指標的不同，選用不同的檢波方式，如測量信號電平時采用峰值檢波，測量噪聲時采用取樣檢波。
（4）垂直刻度的選擇
在頻譜分析儀中，由于信號電平大幅度變化，通常情況下采用對數刻度，而在檢波器之前有一個對數放大器，對數放大器按照對數函數來壓縮信號電平，即對于輸入電平幅度V，輸出電壓幅度為lgV，這樣大大地減小了由檢測器所檢測的信號電平變化，同時向用戶了校準成單位為分貝的對數垂直刻度。另外也可以根據信號的不同選擇線性垂直刻度，它所表示的信號范圍較小。
（5）視頻濾波器帶寬的選擇
視頻濾波器是一個低通濾波器，它可以減小檢波器輸出的噪聲變化，揭示一些已被掩蓋且接近本底噪聲的信號，如果噪聲是待測量，則視頻濾波器還有助于穩定測量。
采用寬帶視頻濾波器時，噪聲的波動較大；采用窄帶視頻濾波器時，波動顯著減小，兩者噪聲平均值一樣，只是噪聲的波動不同。因此，我們可以根據測試信號的類型選擇視頻濾波器的帶寬，比如當測試信號僅為噪聲信號時，窄帶視頻濾波器可以平滑這些噪聲信號的波動，如果選擇寬帶視頻濾波器，則由于噪聲的影響，測量將有所變化。
-
