發布時間： 2021-08-20 瀏覽次數: 作者：邁昂科技
便攜式頻譜分析儀由于具有功能豐富，性能優良、體積小巧，重量輕便，易于攜帶和操作等優點，所以成為無線電干擾探測和分析，尤其是來進行現場的干擾排查和跟蹤定位應用時的常用選擇。

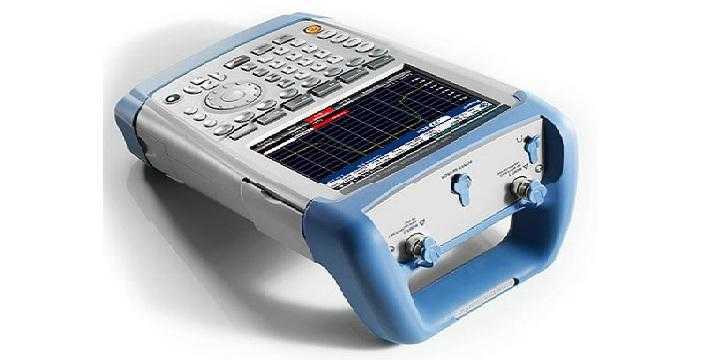

為了更好地充分發揮設備的最佳性能，需要根據具體的使用環境和使用場合對設備來進行合適的操作。接下來以羅德施瓦茨公司的便攜式頻譜分析FSH為例。說明排查無線電干擾時的優化設置和使用技巧。
1）開始時為獲得最大掃描速度，可使用粗分辨率的寬帶全掃寬掃描，并將測量時間設置成最小值。
2）當確定感興趣的頻段范圍之后，用開始和截止頻率限定頻段，并減小值以提高分辨率和靈敏度。
3）在運行全掃寬掃描時，可切換至雙跡線模式，并通過標記選擇感興趣的頻率雙跡線模式。
4）停止全掃寬掃描，接收機自動切換至固定頻率模式，最大中頻實時帶寬達10MHZ，可通過縮放操作，對信號來進行分析以及解調等。
1）將頻譜儀調諧到目標干擾信號的中心頻率
2）解調帶寬必須大于等于干擾信號的帶寬，以獲得最大的靈敏度（假如解調帶寬太窄，頻譜儀只測量到部分射頻電平，這樣會降低系統靈敏度）
3）關閉自動頻率控制和手動增益控制，以避免接收機的自動調節效應給測量結果帶來影響
4）開啟均值檢波器以提供穩定的電平讀數，將測量時間增加到200毫秒以提高穩定度
5）開啟單音Tone功能，對音頻音調來進行監聽，有助于對信號來進行定位，而不必一直觀察屏幕上的電平值顯示；假如信號太強，可開啟衰減器ATT以免接收機過載。
當干擾信號與有用信號相鄰很近時，可按照以下方式進行實際操作
1）將接收機設置成于有用信號的中心頻率，掃寬設為10M赫茲
2）寬帶頻譜中只顯示出有用信號頻譜
3）使用縮放功能，突出中心頻率以外的頻譜峰值，其他的峰值有可能是干擾信號
4）選擇平均功能來平滑顯示曲線
5）將測量時間設為100毫秒或更長
當短時的干擾信號隱藏在穩定的有用信號中時，括號同一頻率可按以下方式進行實際操作
1）用全掃寬掃描顯示頻譜，如GSM900下行鏈路935MHz-960MHz
2）在顯示的大量信號中，難以對短時干擾信號進行分辨
3）通過激活跡線差分運算模式，將接收機DIFFMODE鍵按下時刻的頻譜保存為參考頻譜儀。
4）以后每次測量得到的頻譜都和參考頻譜進行差值運算。
5）兩個頻譜中都存在的穩定信號將被抑制，而參考頻譜中不存在的新型號將會顯示出來。
6）這種模式可顯著降低需要對其進行分析的峰值信號的數量，從而很方便的看出偶發干擾信號。
-
