怎么使用頻譜分析儀和前置放大器和信號發生器來精確測量噪聲系數
發布時間： 2021-08-26 瀏覽次數: 作者：邁昂科技

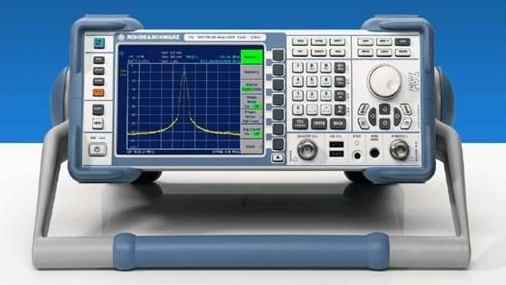

頻譜分析儀是一種帶有顯示儀表的超外差式接受設備，是研究分析電信號頻譜結構的儀器，應用于信號失真度、調制度、譜純度、頻率穩定度和交調失真等信號參數的測量，可用以測量放大器和濾波器等電路系統的某些參數，是一種多用途的電子測量設備。
前置放大器通常是指放置在信源與放大器級之間電路或電子設備，是專為接受來自信源的微弱電壓信號而設計的。而信號發生器，一般會被稱之為信號源，也會被叫做是振蕩器，也是一種可以支持多種頻率波形以及電平信號的設施。
前置放大器：放在所有處理電路之前（就在輸入口的后面）的功率放大器，增大信號強度，增大信噪比減小底噪的干擾。實際是信號增大，底噪不變。但是以信號為參考，認為信號不變，同樣也可以說成底噪降低。
僅需要用頻譜分析儀和前置放大器，就能作許多噪聲系數測量。只需用頻譜分析儀、前置放大器和信號發生器，就能覆蓋被測器件的頻率。這種方法的精度低于需要經校準噪聲源的Y因素技術，與所關注頻率的分析儀幅度精度相當。
具體測量步驟為：
1.把信號發生器和頻譜分析儀設置為所測噪聲系數的頻率，測量器件的增益。把該值標為Gain（D）。2.同樣方法測量前置放大器增益。把該值標為Gain（P）。
3.斷開頻譜分析儀的任何輸入，把輸入衰減器設置為0dB。前置放大器輸入沒有任何連接。把它的輸出接到頻譜分析儀輸入。在作這一連接時，您會看到分析儀顯示的平均噪聲級的增加。
4.把被測器件的輸入接至其特性阻抗，把輸出接到前置放大器輸入。此時分析儀顯示的噪聲級應增加。
5.把頻譜分析儀視頻帶寬（VBW）設置為分辨率帶寬的1%或更低。按標記功能（MKRFCTN）鍵，隨后按NoiseMarkerOn軟鍵。把標記放置在所要測噪聲系數的頻率上。讀以dBm/Hz為單位的標記噪聲功率密度讀數，把它標為Noise（O）。
6.隨后計算被測器件的噪聲系數NFig：NFig=Noise（O）-Gain（D）-Gain（P）+174dBm/Hz。
