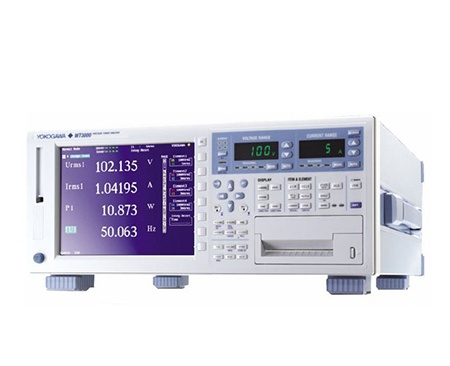

         功率分析儀解決了傳統儀器對檢測環境、儀器設備體積以及對操作人員的高要求，特別適合現場檢測，便攜式功率分析儀，應用于測量電機各種工況下運行時的功率、效率及諧波等，以檢測產品在現場使用時的性能和質量，為產品改進提供有力的數據支撐。

      功率分析儀便攜，能夠測試現場實際運行的效率：體積小測量范圍廣。功率分析儀體積減小60%，重量減輕40%，配備有肩帶，攜帶方便，測試范圍廣，涵蓋交直流輸入信號和復雜的PWM波形。

     功率分析儀安全性,CATIV等級能夠滿足室外應用需求：CATIV600V/CATIII1000V安全等級，保護人員和設備安全，能夠滿足戶外測試安全需求。

      功率分析儀接線可自由配置，能夠滿足復雜的現場接線環境：功率分析儀可選配2000A交直流電流鉗及1500V電壓測量探頭。

     高精度功率分析儀交直流兩用電流鉗，能夠滿足臺式閉環傳感器無法現場測試的弊端：全中文清晰的菜單結構和連接指南，非常容易操作，可雙機互聯擴展至8通道，并進行通訊和數據同步。

功率表的電壓電流測量通常選用以下三種方式之一
a、均值檢波法
選用均值檢波法將交流正弦波電量變換為與其絕對均值成正比的直流電量，測量電路簡單，測量結果乘以正弦波的波形因數變換為被測電量的有效值。正弦波的波形因數為：√2π/2≈1.1107。
均值檢波法利用了正弦波的波形因數，因此，只能測量正弦波或波形因數與正弦波相同的其它波形。

b、峰值檢波法
選用峰值檢波法將交流正弦波電量變換為與其峰值成正比的直流電量，測量電路簡單，測量結果除以正弦波的峰值因數變換為被測電量的有效值。正弦波的峰值因數為：√2≈1.414。
峰值檢波法利用了正弦波的峰值因數，因此，只能測量正弦波或峰值因數與正弦波相同的其它波形。
因為峰值檢波電路輸出為相當于信號半波的包絡線，也稱包絡檢波電路。

c、真有效值法
選用真有效值轉換電路將交流電量轉換為與其有效值成正比的直流電量，直流電量可直接反應被測交流電量的有效值，該法適用任意波形交流電量有效值的測量，也適用直流電量的測量。真有效值轉換電路有專業的ic，常用ic有ad637、ad536、ad737、ad736、ltc1966、ltc1967、ltc1968等。電能表專用cs5460測量的也是電壓、電流的真有效值。

      功率分析儀主要是用來測量電機、、變壓器等功率轉換裝置的功率、效率等參量。被廣泛用于混合動力電動汽車、電動車、太陽能發電、風力發電、變頻器、變頻電機和燃料電池等的測試，部分分析儀，如wp4000變頻功率分析儀，還具備實時波形、波形數據記錄及諧波分析等功能。
