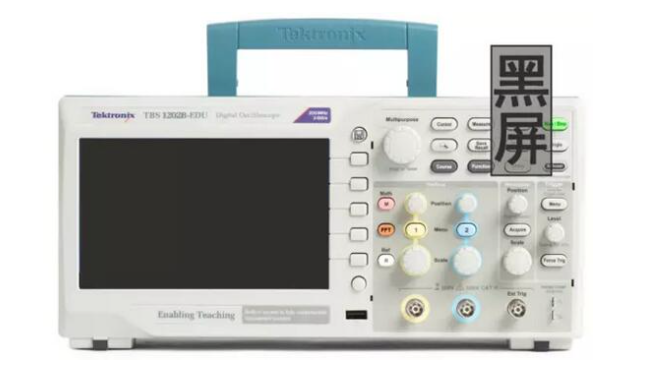

     示波器針對電子工程師來說再熟悉不過了，紋波測試，檢查頻率，查看信號質量，測量上升時間、下降時間和過沖，并行執行總線解碼分析等等它都能用到，被譽為電子工程師的“眼睛”，而在其中泰克品牌的示波器更是眾多電子工程師備受青睞的品牌了，任何的儀器使用久了，難免會生病，今天邁昂測試就給大家分享一下泰克示波器突然出現黑屏原因及解決方法。

      泰克示波器突然出現黑屏是什么原因呢？所謂的黑屏，就是示波器的熒光屏看起來沒有任何的光點，仿佛沒有開機一樣，造成這種現象的主要原因有以下幾種：

示波器輝度被調整而引起黑屏的現象一般出現于，上次使用者由于測試需要降低了輝度（比如說在昏暗的燈光下，過強的輝度會刺眼）；教師在考核學生時，故意將示波器輝度調整為較小；維修者的習慣性操作，但是，這個問題不容忽視，當突然出現黑屏時，首先檢查輝度旋鈕，并將其擰到較大，是一個良好的習慣。

當示波器的觸發方式為常態（Normal），如果輸入通道沒有接入有效信號，或者接入的信號幅度沒有達到設定電平（Level），將不會引起X軸偏轉板上鋸齒波的產生。在多數情況下，熒光屏的左邊（以觀察者為基準）將會突然出現一個不移動的光點。但是，如果此時X軸基準位置（X_Position）不正確，將使得此光點不出現在屏幕上。這也就造成了黑屏。

解決的方法就是讓示波器出現掃描線。因為，X_Position可以將一個光點移出屏幕，但是卻無法將寬達8cm左右的掃描線整個移出。將觸發方式選擇為自動觸發（Auto）就可以讓示波器產生掃描線。

如果示波器的Y軸基線位置不適合，即便產生掃描線，也有可能使得掃描線處于屏幕的上方或者下方，仍然可能突然出現黑屏。這種情況下，通過旋轉Y_Position旋鈕，可以很快找回掃描線，而消除黑屏。

通過上述分析，可以得出，消除黑屏的一般步驟是：旋轉輝度至大（保證輝度正常）→將觸發方式設為自動（保證掃描線產生）→將X位置旋鈕旋至中間→滿幅度調整Y_Position（找回掃描線）。

有時候，即便此時，也有可能仍然黑屏。當被測信號是一種特殊信號，也有可能讓觀察者難以看到，而誤認為是黑屏。當輸入信號為上下沿均很陡的方波，由于Y軸增益的不合適，使得方波的高低電平均超出了Y軸顯示范圍，這種波形在熒光屏上僅僅出現了幾條很陡的豎線。當示波管老化，或者其它原因，非常容易造成觀察者難以察覺。

將輸入耦合開關置于GND，示波器將關斷輸入信號而顯示0線，就可以回避這個問題。
因此，按照下述步驟操作，一般均可順利消除黑屏，除非是示波器真的損壞了。

旋轉輝度至大（保證輝度正常）→將觸發方式設為自動（保證掃描線產生）→將輸入耦合開關置于GND（保證不受到奇異被測信號的影響）→將X位置旋鈕旋至中間→滿幅度調整Y_Position（找回掃描線）。
