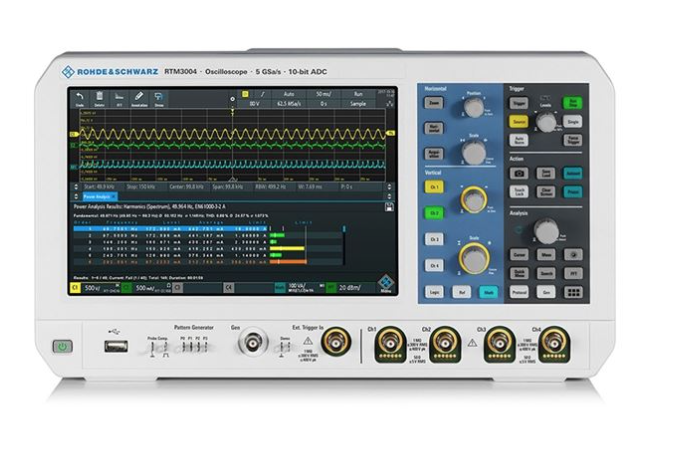

      數字示波器是電子工程師們日常作為一個測試測量使用頻率很高的電子儀器，被譽為電子工程師的“眼睛”，它的功能也是相當多的，比如：

5、可以在屏幕上同時顯示兩個信號的波形，即雙蹤測量作用。此作用能夠測量兩個信號之間的相位差，和波形之間形狀的差別。

作為一個剛入門的工程師小白來說，了解每個應用的測試方法是非常有必要的。今天邁昂測試就先給大家分享一下數字示波器測量信號頻率的方法，用數字示波器測量信號頻率的方法很多。

下面介紹常用的兩種基本方法：

因而，被測波形的頻率為125kHz。

將數字示波器置X-Y工作方式，被測信號輸入Y軸，標準頻率信號輸入“X外接”，慢慢改變標準頻率，使這兩個信號頻率成整數倍時，比如fx:fy=1:2，則在熒光屏上會形成穩定的李沙育圖形。

李沙育圖形的形狀不但與兩個偏轉電壓的相位有關，而且與兩個偏轉電壓的頻率也有關。用描跡法可以畫出ux與uy的各種頻率比、不同相位差時的李沙育圖形，幾種不同頻率比的李沙育圖形。

當標準頻率fx(或fy)為已知時，由上式可以求出被測信號頻率fy(或fx)。顯然，在實際測試工作中，用李沙育圖形進行頻率測試時，為了使測試簡便正確，在條件許可的情況下，通常盡可能調節已知頻率信號的頻率，使熒光屏上顯示的圖形為圓或橢圓。這時被測信號頻率等于已知信號頻率。

由于加到數字示波器上的兩個電壓相位不同，熒光屏上圖形會有不同的形狀，但這對確定未知頻率并無影響。

李沙育圖形法測量頻率是相當準確的，但操作方法較費時。另外，它只適用于測量頻率較低的信號。
