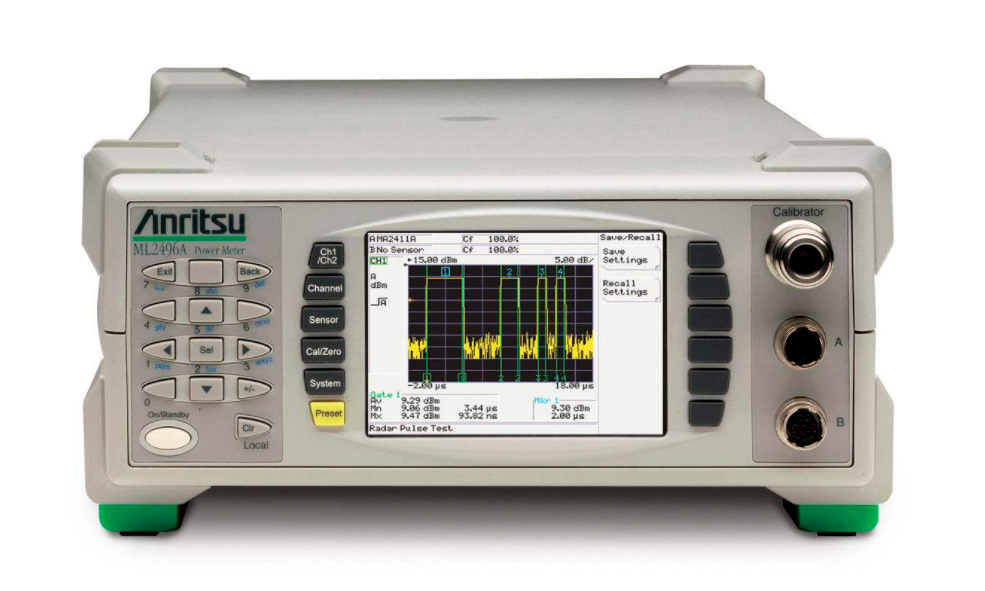

微波功率計是種儀器，主要用于計量和測量功率。可以通過功率測量可以獲得功率、衰減、增益、電壓、電、相對介電常數、相位角、復反射系數等參數。
安裝在顯示窗下面的功能鍵適用于成功率計的測量和設置。各功能鍵作用描述如下所示:
該鍵適用于成功率探頭的校零和校準操作方法。如果功率探頭需要同時校零和校準時，將探頭連接到校準器的輸出端口上，當按下該鍵時，功率探頭被自動校零，然后自動成校準數據處理過程，該過程成功率探頭的功率線性校準以及功率溯源，并將校準數據存儲在功率計主機的內存中。
若僅行功率探頭校零操作方法，功率探頭不需要連接到校準器的輸出端口上。當在探頭未連接到校準器狀態下按下該鍵時，功率計僅成自動校零作用。
當對功率探頭行校零時，將探頭和被測信號源連接在起，在信號源輸出功率關閉狀態下操作方法，這樣功率計可將被測件和功率探頭之間的微小地電壓歸化掉。
該鍵適用于輸入被測信號的頻率，功率計自動調用被設置頻率對應的功率探頭的校準因子值行測量值修正，以提功率測量的準確度。
如果輸入信號的頻率變化太快而無法從前面板置入時，可以從功率計后面板的"VFIn輸入個對應信號源頻率變化的電壓值，并可以通過適當?shù)牟藛卧O(shè)置，可較快的調用相應頻率的校準因子值。若功率計在遠控狀態下，功率計可以從GP-IB總線上讀取頻率信息。
該鍵適用于相對測量(測量值不是單位值，而是用dBr表示的相對于參考電平的相對值)。按下該鍵時，功率計自動以當前的測量值作為參考基準行相對測量。再一次按下該鍵，將會取消相對測量作用。
該鍵適用于激活功率計的些設置菜單，同時也可作為返回鍵使用以退出菜單設置。(無論是當前的設置菜單在哪，都可直接退回到測量狀態)。
該鍵適用于行功率的對數測量單位(dBm)和線性測量單位(mW)之間的轉換。缺省狀態為對數格式。
RECALL鍵
該鍵適用于調用已存儲的儀器設置狀態。這類儀器狀態是由[SAVESETUP]菜單設置的，可以存儲在1~20個寄存器內。存儲時，用←或→光標鍵選擇(Reg#0)，用↑或↓鍵選擇寄存器(1~20值)。(Preset)適用于設置功率計的缺省狀態(即復位操作)。
ENTER/LOCAL鍵
該鍵適用于確定菜單選擇，輸入已選擇的選項或數值。同時當作LOCAL鍵使用，從遠控狀態(GP-IB狀態)恢復為本地狀態。
校準的方法
量程校準器校準功率計準確度:將量程校準器置于不同的功率輸出擋，通過觀察功率計上的示值，并計算出誤差來判斷被校功率計是否滿足要求。微波小功率標準裝置校準功率基準電平:利用微波小功率標準裝置對被校功率計1mW功率基準電平輸出行校準，可以提校準準確度。
注意的問題
使用前注意功率計和被測信號共地
注意探頭方向和量程的選擇
勿將功率計本該接天線的端口接在設備的射頻發射端，容易燒毀功率計
測量前注意利用校準源校準
使用功率計時頻率和被測頻率應致
當測量功率小于-50dBm時應在測試前校零
-
