光功率計使用方法和圖解說明
發布時間： 2021-12-30 瀏覽次數: 作者：邁昂科技
什么叫光功率計
全新的用戶自校準功能
超常電池使用壽命
使用通用的5號電池，長達240小時的連續工作時間
線性（mW）和非線性（dBm）指標同時顯示
獨到的通用接口設計
FC/SC/ST等接口通用，無需復雜轉換
快速響應，無需預熱
可選擇的自動關機功能
可選擇開關的背光顯示
光功率計快速基礎教程
1、DET刪除數據鍵：刪除測量過的數據
2、dBm/WREL鍵：測量結果的單位轉換，每按一次此鍵，顯示方式在“W”和“dBm”之間切換
3、λLD鍵：作為光源模式時，1310mm和1550mm波長轉換，常用1310mm
4、λ/+鍵：6個基準校準點切換，有6個基本波長校準點：850nm、1300nm、1310nm、1490nm、1550nm、1625nm。
5、SAVE/-鍵：儲存測量數據
6、LD鍵：光功率計與光源模式轉換
光功率計的IN口代表輸入口，在光功率計的接受模式下使用此口
光功率計的OUT口代表輸出口，在光功率計的光源模式下使用此口
需注意：此借口使用FC借口的尾纖
光功率計設置：使用LD鍵設置為光源模式，波長為1310mm，使用輸出OUT口
1.任何情況下不要眼睛直視光功率計的激光輸出口，對端接入光傳輸設備同樣不要用眼睛直視光源。這樣做會造成永久性視覺燒傷。
2.裝電池的光功率計長期不用取出電池，可充電的光功率計每個月必須充放電一次。
3.使用時保護好陶瓷頭，每三個月用酒精棉清潔陶瓷頭一次。

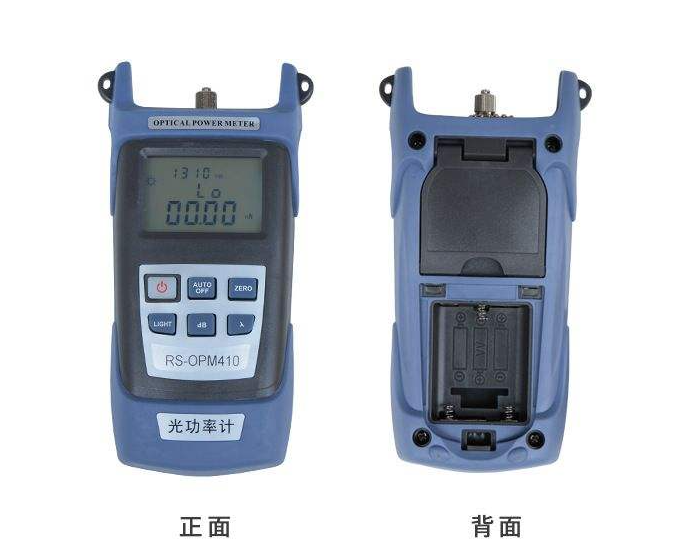

光功率計（opTIcalpowermeter）指的是用于測量絕對光功率或通過一段光纖傳輸的光功率相對損耗的儀器。在光纖傳輸系統中，測量光功率是最基本的，非常像電子學中的萬用表；在光纖傳輸測量中，光功率計是重負荷常用表。通過測量發射端機或光網絡的絕對功率，一臺光功率計就能夠評價光端設備的性能。用光功率計與穩定光源組合使用，則能夠測量連接損耗、檢驗連續性，并幫助評估光纖傳輸鏈路傳輸質量。
全新的用戶自校準功能
超常電池使用壽命
使用通用的5號電池，長達240小時的連續工作時間
線性（mW）和非線性（dBm）指標同時顯示
獨到的通用接口設計
FC/SC/ST等接口通用，無需復雜轉換
快速響應，無需預熱
可選擇的自動關機功能
可選擇開關的背光顯示
光功率計快速基礎教程
光功率計快速基礎教程
1、DET刪除數據鍵：刪除測量過的數據
2、dBm/WREL鍵：測量結果的單位轉換，每按一次此鍵，顯示方式在“W”和“dBm”之間切換
3、λLD鍵：作為光源模式時，1310mm和1550mm波長轉換，常用1310mm
4、λ/+鍵：6個基準校準點切換，有6個基本波長校準點：850nm、1300nm、1310nm、1490nm、1550nm、1625nm。
5、SAVE/-鍵：儲存測量數據
6、LD鍵：光功率計與光源模式轉換
POWER鍵：電源開關。
光功率計的IN口代表輸入口，在光功率計的接受模式下使用此口
光功率計的OUT口代表輸出口，在光功率計的光源模式下使用此口
需注意：此借口使用FC借口的尾纖
光功率計設置：使用LD鍵設置為光源模式，波長為1310mm，使用輸出OUT口
光功率計設置：使用LD鍵設置為接受模式（光功率模式），用dBm/WREL鍵切換單位查看結果，并用SAVE/-鍵儲存測量結果。光纖傳輸具體能夠允許衰耗多少要看實際情形，一般來說允許的衰耗為15-30db左右。如果兩端為信息網絡設備，測量結果為-15db—28db為可使用的光通道，測量距離在30km以內，準確度高。
1.任何情況下不要眼睛直視光功率計的激光輸出口，對端接入光傳輸設備同樣不要用眼睛直視光源。這樣做會造成永久性視覺燒傷。
2.裝電池的光功率計長期不用取出電池，可充電的光功率計每個月必須充放電一次。
3.使用時保護好陶瓷頭，每三個月用酒精棉清潔陶瓷頭一次。
