回路電阻測試儀的使用說明及注意事項
發布時間： 2022-02-15 瀏覽次數: 作者：邁昂科技

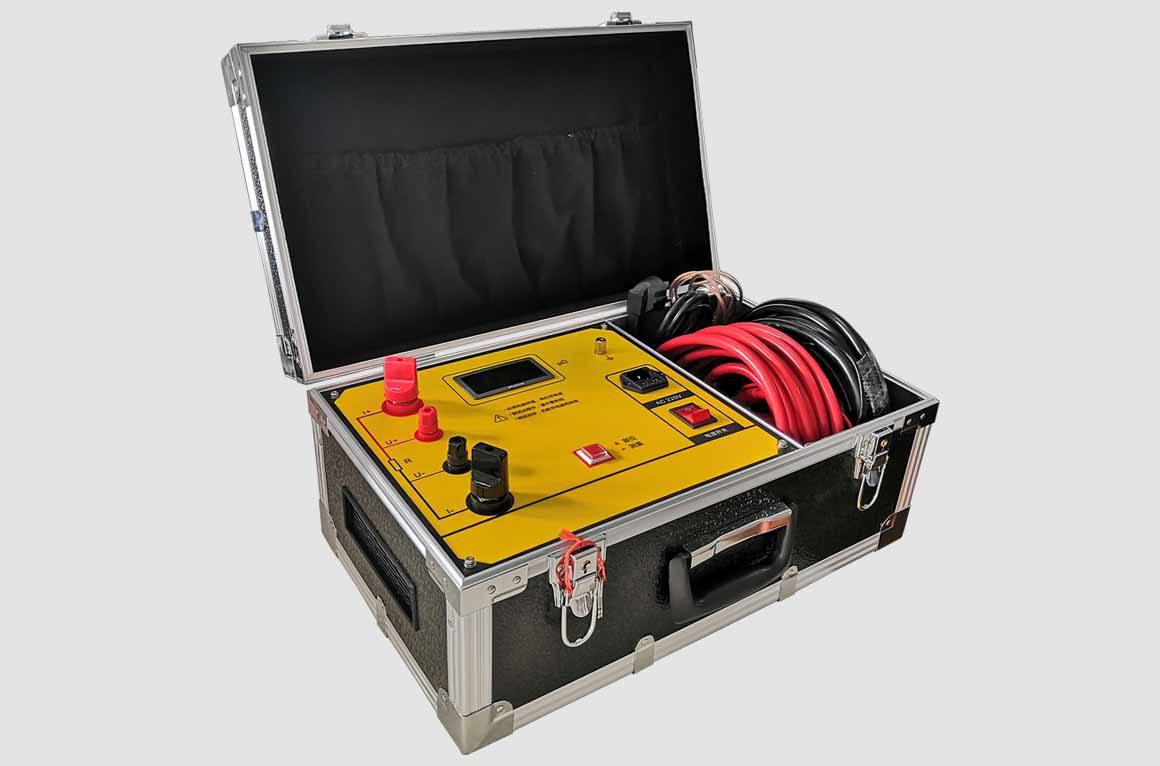

回路電阻測試儀又被稱為接觸電阻測試儀、開關回路電阻測試儀、接觸回路電阻測試儀、接觸（回路）電阻測試儀。因為接觸面氧化、接觸緊固不良等原因?qū)е陆佑|電阻增大，在大電流流過時，接觸點溫度升高，這更加速接觸面氧化，使接觸電阻進一步增大，持續性下去將產生嚴重事故，因此有必要經?；蚨ㄆ趯佑|電阻進行測量。
回路電阻測試儀是根據我國最新電力執行標準DL/T845.4-2004，采用高頻開關電源技術和數字電路技術相結合設計而成。它主要用于開關控制設備回路電阻的測量。其測試電流采用國家標準推薦的直流100A。可在電流100A的情況下直接測得回路電阻，并用數字顯示出來。
1.按四線測量法，用專用測試線將被試品連接至儀表面板上，需注意電壓測量線應接在電流輸出線內側。
2.接通AC220V電源（需注意：電源進線的第三根線即保護地必須接到大地），按下電源開關，此時電流表、電阻表顯示“000”（可在未數允許一位數跳動）。
3.按測量開關，調節電流輸出旋鈕（按順時針）至電流表頭顯示“100.0”時，再讀取阻值表頭上的數字即為被測試品的阻值，并作記錄。（若顯示“1”表示所測回路超量程）。
4.測試完畢，將電流輸出調節旋鈕（按逆時針）調至最小，復位測量開關，再切斷電源開關。
5.如要重復測試，只需復位測量開關，將測試鉗重新夾好，再按測量開關即可。
1、打開電源開關之前，應先將測試按鈕彈起（非測試狀態下）、電流調節鈕按逆時針調至“零位”。
2、儀器應放置于干燥、通風，無腐蝕性氣體的室內。
3、測試完后一定要等電源全部放完后再拆除測試線等裝置。
