新一代產品，超越CA-210

測量LED背光的LCD顯示器時，精度更高，速度更快

顯示器色彩分析儀

可測量LCD，OEL，F(xiàn)ED等顯示器件
更快速、更精確、對低亮度更敏感、使用更簡便。

產品介紹

為LED背光的LCD顯示器的白平衡調整提供高精度測量，大大提高工作效率

使用我們?cè)械纳史治鰞xCA-210來進行LED背光的LCD顯示器白平衡調整，測量得到的色度誤差會在?xy=0.010左右，如果使用新型號的CA-310，同樣條件下的測量誤差可以控制在?xy=0.003左右，色彩顯示更自然，畫面感覺更逼真。

可以將由于LED發光輻射曲線偏移引起的測量誤差減小到傳統型號的1/3以下

即使同一批次的LED背光的發光輻射曲線，也會經常有所不同，在其波峰處約有10nm左右的偏移現象。如果使用傳統的色彩分析儀來測量調整這種特性屏幕的白平衡，在xy色度上引起的誤差可能要接近0.010左右。但如果使用CA-310，同樣條件下的色度誤差會減小到0.003左右，約為原來的1/3，大大提高了測量精度和穩定性。

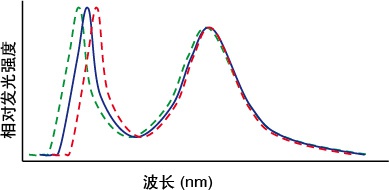

LED背光輻射曲線偏移現象

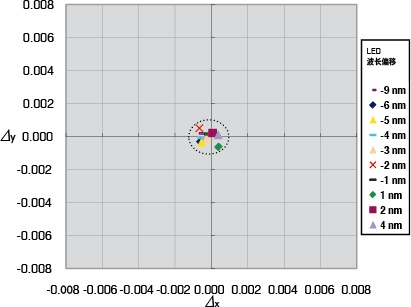

LCD背光的測量誤差

*

使用CA-310測量波峰不同的LED背光的顯示器，進行用戶校準后，偏移量不同的屏幕得到不同的測量誤差（與真值間的差異）

即使在0.005cd/m²的極端低亮度下，也能保證高速測量

降低信噪技術的運用，使得即使在0.005cd/m²的低亮度下，也能做到4次/秒的測量速度。這對于追求100,000：1高對比度^※（高對比度顯示帶來的直接效果是更真實、清晰的畫面）的生產廠家而言非常有吸引力。另外，當亮度大于2cd/m²的時候，測量速度甚至可以達到20次/秒。

*

最高亮度為500cd/m² 時

探頭類型表

此表包含了各類顯示設備的大多數常見的發光方式。

*一些特定發光方式的顯示器是無法測量的，您可以聯系最近的柯尼卡美能達代表處了解詳細情況。
比如，下列顯示設備是無法使用此型號儀器進行測量的：

• 使用PWM等來控制亮度的顯示器
• 背光為間歇性發光的顯示器
• 每幀均為黑的顯示器

推存 可測，但建議使用標記為 的探頭 不可測			CA-310 探頭
			LED 通用測量探頭		LED 閃爍度測量探頭
			?27 探頭 CA-PU32(2m) CA-PU35(5m)	?10 探頭 CA-PSU32(2m) CA-PSU35(5m)	?27 探頭 CA-P32(2m) CA-P35(5m)	?10 探頭 CA-PS32(2m) CA-PS35(5m)
不同的顯示類型
透射式/半透射式 LCD		有源驅動			*	*
		無源驅動
背投設備	LCD	有源驅動			*	*
		無源驅動
	DLP
	CRT
OLED		有源驅動			※	※
		無源驅動
PDP
FED

(LED 閃爍測量頭及小LCD閃爍測量頭不適用于測量CRT系列。)

主要規格

類別		CA-310 (LED 閃爍度探頭 ?27)	CA-310 (LED 閃爍度探頭 ?10)
傳感器		硅光元件
測量口徑		?27 mm	?10 mm
受光角		±2.5°	±5°
測量距離		30±10mm	30±5mm
顯示范圍	亮度	0.0001-1000 cd/m2	0.0001-3000 cd/m2
	色度	可顯示為4位或3位小數（可選擇）
亮度	測量范圍	0.0050-1000 cd/m2	0.0150-3000 cd/m2
	精度 (白場)*1	10.00-1000 cd/m2 0.0050-0.0999 cd/m2 0.1000-0.9999 cd/m2 ±2%±0.0010 cd/m2 ±4%±0.0015 cd/m2 ±3%±0.0010 cd/m2	30.00-3000 cd/m2 0.0150-0.2999 cd/m2 0.3000-29.99 cd/m2 ±2%±0.0030 cd/m2 ±4%±0.0045 cd/m2 ±3%±0.0030 cd/m2
	重復性(2δ)*1	1.000-1000 cd/m2 0.0050-0.0999 cd/m2 0.1000-0.9999 cd/m2 0.1%+0.0010 cd/m2 1% + 0.0010 cd/m2 0.2% + 0.0010 cd/m2	3.000-3000 cd/m2 0.0150-0.2999 cd/m2 0.3000-2.999 cd/m2 0.1% + 0.0030 cd/m2 1% + 0.0030 cd/m2 0.2% + 0.0030 cd/m2
色度	測量范圍	0.0500-1000 cd/m2	0.1500-3000 cd/m2
	精度*1 (溫度:23°C±2°C, 相對濕度: (40±10)%)	20.00-100 cd/m2 0.0500-4.999 cd/m2 5.000-19.99 cd/m2 120 cd/m2 ±0.003 適用于白場 ±0.005 適用于白場 ±0.004 適用于白場 ±0.002 適用于白場 (±0.004 適用于單色)*2	60.00-3000 cd/m2 0.1500-14.99 cd/m2 15.00-59.99 cd/m2 120 cd/m2 ±0.003 適用于白場 ±0.005 適用于白場 ±0.004 適用于白場 ±0.002 適用于白場 (±0.004 適用于單色)*2
	重復性(2δ)*1	0.5000-1000 cd/m2 0.0500-0.0999 cd/m2 0.1000-0.1999 cd/m2 0.2000-0.4999 cd/m2 0.001 0.010 0.004 0.002	1.500-3000 cd/m2 0.1500-0.2999 cd/m2 0.3000-0.5999 cd/m2 0.6000-1.499 cd/m2 0.001 0.010 0.004 0.002
閃爍度對比度模式	測量范圍	5 cd/m2或以上	15 cd/m2或以上
	顯示范圍	0.0~999.9%
	精度	±1 % (閃爍度頻率: 30 Hz AC/DC 10% 正弦波) ±2 % (閃爍度頻率: 60 Hz AC/DC 10% 正弦波)
	重復性 (2δ)	1 % (閃爍度頻率: 20-65 Hz AC/DC 10% 正弦波)
閃爍度JEITA模式※3	測量范圍	5 cd/m2或以上	15 cd/m2或以上
	精度	±0.5 dB (閃爍度頻率:30 Hz AC/DC 10%正弦波)
	重復性 (2δ)	0.3 dB (閃爍度頻率:30 Hz AC/DC 10%正弦波)
測量速度※4	xyLV	0.0050-0.0999 cd/m2 0.1000-1.999 cd/m2 2.000-1000 cd/m2 4(3.5) 次/秒 5(4.5) 次/秒 20(17) 次/秒	0.0150-0.2999 cd/m2 0.3000-5.999 cd/m2 6.000-3000 cd/m2 4(3.5) 次/秒 5(4.5) 次/秒 20(17) 次/秒
	閃爍度對比度	16(16)次/秒
	閃爍度JEITA *3	0.5 (0.3)次/秒*5
	數字	xyLV, T?uvLV, RGB analyze, XYZ, u'v'LV, 閃爍度 (對比度模式)*3
	模擬	?x?y?LV, R/G B/G?G, ?R B/R G/R, 閃爍度 (對比度模式)※3
	LCD	2 行16位顯示(帶背光)
同步模式		NTSC, PAL, EXT, UNIV, INT
被測屏同步頻率范圍		垂直同步頻率: 40-200 Hz (亮度色度測量)，40-130 Hz (閃爍度測量)
記憶通道數		100通道
分析儀模式		標準功能
接口		USB，RS-232C（38400 bps或以下）
多探頭擴充		最多5個測量（使用4個探頭擴展板CA-B15）
工作溫度/濕度范圍		溫度: 10-28°C，相對濕度70%或以下，無凝露  亮度變化范圍: 白場讀數的 ±2% 色度變化范圍: 白場讀數的 ±0.002，測量柯尼卡美能達標準 LCD 單色*1，120 cd/m2，23°C，40%濕度時，讀數的 ±0.006
存放溫度范圍		0-28°C: 相對濕度70%或以下，無凝露 28-40°C: 相對濕度40%或以下，無凝露
輸入電壓范圍		100-240V~, 50-60 Hz, 50 VA
尺寸/重量	主機	340(W)×127(H)×216(D) mm/3.58 kg
	探頭	?49×208 mm / 530 g	?49×236 mm / 550 g

類別		CA-310 (LED 通用探頭 ?27)	CA-310 (LED 通用探頭 ?10)
傳感器		硅光元件
測量口徑		?27 mm	?10 mm
受光角		±2.5°	±5°
測量距離		30±10mm	30±5mm
顯示范圍	亮度	0.0001-1000 cd/m2	0.0001-3000 cd/m2
	色度	可顯示為4位或3位小數（可選擇）
亮度	測量范圍	0.0050-1000 cd/m2	0.0150-3000 cd/m2
	精度 (白場)*1	10.00-1000 cd/m2 0.0050-0.0999 cd/m2 0.1000-0.9999 cd/m2 ±2%±0.0010 cd/m2 ±4%±0.0015 cd/m2 ±3%±0.0010 cd/m2	30.00-3000 cd/m2 0.0150-0.2999 cd/m2 0.3000-29.99 cd/m2 ±2%±0.0030 cd/m2 ±4%±0.0045 cd/m2 ±3%±0.0030 cd/m2
	重復性 (2δ)*1	1.000-1000 cd/m2 0.0050-0.0999 cd/m2 0.1000-0.9999 cd/m2 0.1%+0.0010 cd/m2 1% + 0.0010 cd/m2 0.2% + 0.0010 cd/m2	3.000-3000 cd/m2 0.0150-0.2999 cd/m2 0.3000-2.999 cd/m2 0.1% + 0.0030 cd/m2 1% + 0.0030 cd/m2 0.2% + 0.0030 cd/m2
色度	測量范圍	0.0500-1000 cd/m2	0.1500-3000 cd/m2
	精度*1 (溫度:23°C±2°C, 相對濕度: (40±10)%)	20.00-1000 cd/m2 0.0500-4.999 cd/m2 5.000-19.99 cd/m2 120 cd/m2 ±0.003 適用于白場 ±0.005 適用于白場 ±0.004 適用于白場 ±0.002 適用于白場 (±0.004 適用于單色)*2	60.00-3000 cd/m2 0.1500-14.99 cd/m2 15.00-59.99 cd/m2 120 cd/m2 ±0.003 適用于白場 ±0.005 適用于白場 ±0.004 適用于白場 ±0.002 適用于白場 (±0.004 適用于單色)*2
	重復性 (2δ)*1	0.5000-1000 cd/m2 0.0500-0.0999 cd/m2 0.1000-0.1999 cd/m2 0.2000-0.4999 cd/m2 0.001 0.010 0.004 0.002	1.500-3000 cd/m2 0.1500-0.2999 cd/m2 0.3000-0.5999 cd/m2 0.6000-1.499 cd/m2 0.001 0.010 0.004 0.002
閃爍度對比度模式	測量范圍	-
	顯示范圍	-
	精度	-
	重復性 (2δ)	-
閃爍度JEITA模式*3	測量范圍	-
	精度	-
	重復性 (2δ)	-
測量速度*4	xyLV	0.0050-0.0999 cd/m2 0.1000-1.999 cd/m2 2.000-1000 cd/m2 4(3.5) 次/秒 5(4.5) 次/秒 20(17) 次/秒	0.0150-0.2999 cd/m2 0.3000-5.999 cd/m2 6.000-3000 cd/m2 4(3.5) 次/秒 5(4.5) 次/秒 20(17) 次/秒
	閃爍度對比度	-
	閃爍度JEITA *3	-
	數字	xyLv, T?uvLv, RGB分析, XYZ, u'v'Lv
	模擬	?x?y?Lv, R/G B/G?G, ?R B/R G/R
	LCD	2 行16位顯示(帶背光)
同步模式		NTSC, PAL, EXT, UNIV, INT
被測屏同步頻率范圍		垂直同步頻率: 40-200 Hz
記憶通道數		100通道
分析儀模式		標準功能
接口		USB，RS-232C（38400 bps或以下）
多探頭擴充		最多5個測量（使用4個探頭擴展板CA-B15）
工作溫度/濕度范圍		溫度: 10-28°C，相對濕度70%或以下，無凝露  亮度變化范圍: 白場讀數的 ±2%  色度變化范圍: 白場讀數的 ±0.002，測量柯尼卡美能達標準 LCD 單色 *1，120 cd/m2，23°C，40%濕度時，讀數的 ±0.006
存放溫度范圍		0-28°C: 相對濕度70%或以下，無凝露  28-40°C: 相對濕度40%或以下，無凝露
輸入電壓范圍		100-240V~, 50-60 Hz, 50 VA
尺寸/重量	主機	340(W)×127(H)×216(D) mm/3.58 kg
	探頭	?49×208 mm / 530 g	?49×236 mm / 550 g
