伴隨著人們的生活和家用電子產品變得越來越不可分割，對家用電子產品的性能要求變得越來越高，對家電產品的企業測試要求也變得越來越嚴格。家用電子產品的性能測試通常包括輸入電壓范圍測試，輸入過壓/欠壓保護和恢復點測試，開機時的輸入脈沖電流測試，待機電源，待機電流，效率和性能系數測試。
以上所述常規測試方法需要諸如電壓調節器，萬用表，電流表，功率表，示波器，電壓表，電阻器等設備，這不但昂貴而且是實際測試，接線也很復雜。下面是一些簡單、效高且節省成本的測試程序。也就是說，可編程交流電源和電子負載用于測試家電產品的相關功率元件。接下來分別對此進行詳細說明。
設備輸入電壓范圍測試是輸入特性之一。它主要用于測試輸入電壓變化時電氣設備是否正常工作。傳統式的測試方法通常使用調壓器進行調諧測試，并且在輸入和輸出端需要并聯電壓表和串聯電流表。

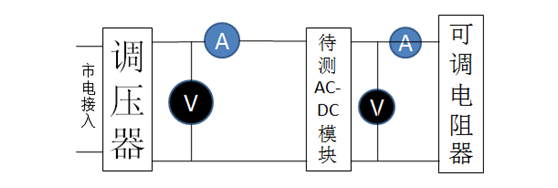

下面是使用可編程電子負載測試輸入電壓范圍的示意圖：
可編程交流電源具有用于數字頻率合成的內置波形發生器，因此測試儀可以使用control面板按鈕實時獲取所需的電流波形，而無需使用穩壓器來調節電壓或頻率，在電源內，就可以直接設置波形的變化，交流功率計內置在一系列電源中，從而無需串聯和并聯連接電壓表和電度表，從而提高了測試的準確性，操作的簡化度，提升效率。
考慮到在過渡狀態下可以將電容器視為短路，因此在啟動時會產生很大的浪涌電流(浪涌電流)。涌入電流的幅度遠大于連續工作電流。如果不限制浪涌電流，F(xiàn)use會燒斷，插件也會燒斷，附近的電氣設備也會受到干擾。
傳統式的測試方法通常使用示波器和感測電阻器(功率和介電強度足夠高)。這種測試方法非常不切實際，因為它價格昂貴，接線復雜且需要二次分析。
交流電源具有檢測浪涌電流的功能，因此無需使用示波器就可以直接從電源讀取浪涌電流。同時，可編程電子負載具有可調的初始相位角和臨界相位角，并且相位角的可調范圍為0至360°。測試家電產品的浪涌電流時，有必要調整交流電源的啟動角度，以使其在極端條件下更容易測試浪涌電流。如下圖所示，通常設置為從90°開始。
-
